Мастер наложения - Выбор объектов

Чтобы использовать Мастер наложения:

1. Откройте вкладку Поверхность > панель Создать > Наложить, чтобы запустить Мастер наложения.

   Если модель была предварительно развернута, мастер наложения определяет это и превращается в Мастера переналожения.

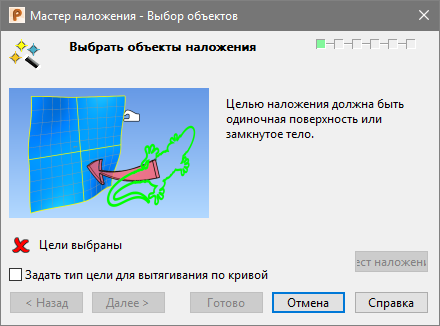

2. Используйте страницу Выбор объектов, чтобы выбрать целевые поверхности и/или тела для наложения:
   Прим.: Если вы намереваетесь выбрать метод наложения Хорда на странице Метод наложения Мастера наложения, то выбранной целью должна быть одна поверхность или замкнутое тело.



   • Цели выбраны - выберите целевой объект наложения. Значок меняется с на . Это значит, что цель выбрана.
   • Задать тип цели для вытягивания по кривой - эта опция используется для более простого наложения кривых в проектировании обуви, где имеется кривая, представляющая поперечное сечение подошвы вместо существующей поверхности подошвы. Может использоваться любая одиночная плоская кривая.

     Выберите эту опцию в диалоге, а затем выберите кривую поперечного сечения в качестве цели. Поверхность вытягивания создается автоматически из кривой поперечного сечения, которая потом используется как цель для наложения.

     Если требуется наложить кривые на поверхность обувной подошвы, оставьте эту опцию погашенной и выберите в качестве цели обувную подошву.

   • Тест наложения - нажмите эту кнопку, чтобы создать тестовое наложение для выбранной каркасной геометрии и целевого объекта, что позволит увидеть эффективность результатов до продолжения работы Мастера наложения. Эта опция становится доступной, когда выбрана цель.
3. Нажатие кнопки Далее > открывает страницу Выбор объектов наложения мастера.
