Используйте эту страницу, чтобы задать отверстия по умолчанию.

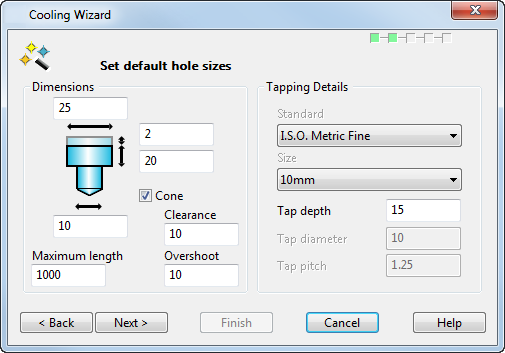

Используйте область Размеры, чтобы задать размеры отверстия по умолчанию. Введите значения в поля, как показано на рисунке:
Диаметр расточки.
Безопасный зазор.
Глубина расточки.
Диаметр отверстия.
Эти значения используются для создания просмотра отверстий. Вы можете отредактировать отдельные отверстия позже в мастере перед тем, как создать их.
Безопасный припуск - это длина над отверстием, гарантирующая, что отверстие в плите пресс-формы можно обработать правильно. Безопасный припуск добавляется к началу каждого отверстия автоматически. Если отверстие сквозное, безопасный припуск также добавляется к концу отверстия.
- Конус - добавляет конус к концу отверстия.
- Запас - зазор глубины, используемый при создании перегородки.
- Максимальная длина - это максимальная длина данного отверстия.
- Превышение - отверстия удлиняются на эту длину, чтобы гарантировать их взаимное пересечение внутри плит пресс-формы. Это значение не добавляется к сквозным отверстиям. Если расстояние между концом отверстием и плитой пресс-формы меньше, чем расстояние превышения, то данный конец отверстия удлиняется до этой поверхности.
Используйте область Параметры резьбы, чтобы задать значения отверстия по умолчанию. Можно ввести значения резьбы из стандартного ряда или ввести свои значения.
- Стандарт - выберите имя стандарта. Если нужно ввести свои значения, выберите опцию Настройка.
- Размер - выберите размер резьбы.
- Глубина - введите требуемую глубину резьбы.
- Диаметр - введите значение диаметра (доступно только для опции резьбы Настройка).
- Шаг - введите значение шага (доступно только для опции резьбы Настройка).
Нажмите кнопку Далее, чтобы перейти на страницу мастера Обозначьте направление потока охлаждающей жидкости .
