На следующем примере показано, как масштабировать бутылку, сохраняя толщину ее стенки.

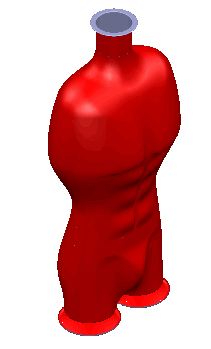

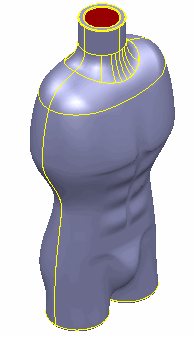

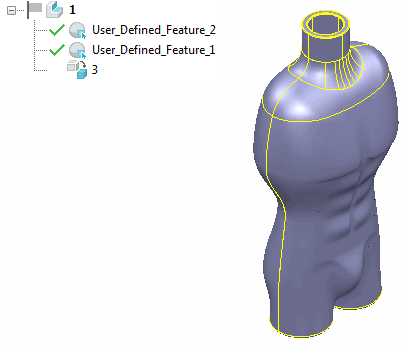

- В модели, изображённой выше, имеется два пользовательских элемента:
User_Defined_Feature_1 (Пользовательский элемент 1) - внутренняя часть бутылки.
User_Defined_Feature_2 (Пользовательский элемент 2) - внешняя часть бутылки.
- Используя диалог Установите ограничения для элемента, добавьте ограничитель Фиксированного расстояния, благодаря чему Пользовательский элемент 2 останется на фиксированном расстоянии от Пользовательского элемента 1.
- Увеличьте бутылку, используя масштабный коэффициент1.2
Бутылка масштабируется пропорционально, однако ее толщина осталась первоначальной благодаря ограничителям фиксированного расстояния.
Можно сравнить толщины двух бутылок, используя вкладку Визуализация > панель Модель > Динамическое сечение.
Прим.: Масштабирование с ограничителями полностью меняет форму модели. Процесс растягивания может повлиять на используемые элементы. Поэтому рекомендуется выбирать только пользовательские элементы при использовании ограничителей масштабирования.
