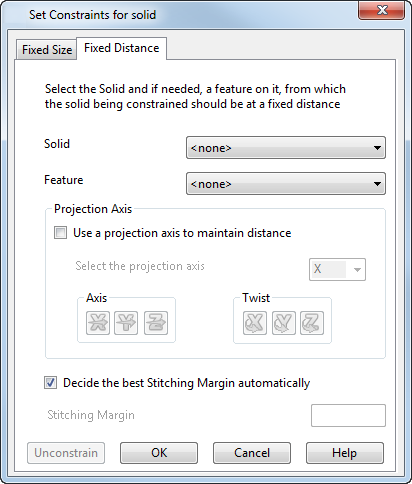

Диалог Установите ограничения для тела - Фиксированное расстояние

Диалог используется для сохранения относительного положения двух тел или двух пользовательских элементов.

Можно наложить ограничения на тело так, чтобы оно находилось на фиксированном расстоянии от:

Можно наложить ограничения на пользовательский элемент так, чтобы оно находилось на фиксированном расстоянии от:

Используйте выпадающие списки Тело и Элемент, чтобы задать начало отсчёта для объекта для наложения ограничителей. Началом отсчёта может быть другое тело или пользовательский элемент на другом теле. Во время масштабирования ограничиваемый объект будет масштабирован так, что расстояние между ним и справочным объектом будет сохранено.

Тело - выберите одно из доступных тел в выпадающем списке.

Элемент - выберите один из доступных элементов в выпадающем списке.

Ось проекции

Использовать ось проекции для поддержки расстояния - выберите эту опцию, чтобы использовать ось ЛСК для сохранения расстояния постоянным. После выбора этой опции измените ось проекции путём изменения Начала координат, Оси и опций Поворота.

Выбрать плоскость проекции - выберите ось из выпадающего списка. Расстояние сохраняется вдоль выбранной оси.

Ось - нажмите кнопку оси, которую нужно изменить. Введите информацию об оси в диалоге Направление.

Поворот - нажмите кнопку оси, которую нужно повернуть. Введите значение для поворота в диалоге Калькулятор.

Определить размер переходной зоны автоматически - при сохранении размера пользовательского элемента, при масштабировании образуется зазор вокруг элемента. Граница сшивки растягивает участки тела вокруг пользовательского элемента для сопряжения зазора, образованного вокруг элемента и сохраняет целостность тела.

Если выбрана данная опция, PowerShape рассчитывает размер переходной зоны в зависимости от размера зазора.

Если опция отключена, активна опция Переходная зона.

Переходная зона - Введите расстояние вокруг границы элемента ограничения, в пределах которого будет происходить растягивание элемента при его масштабировании. Данная опция доступна, только если выбрана функция Определить размер переходной зоны автоматически.

Сброс - удаление всех ограничителей выбранного объекта и закрытие диалога.

ОК - принятие настроек ограничителей и закрытие диалога.
