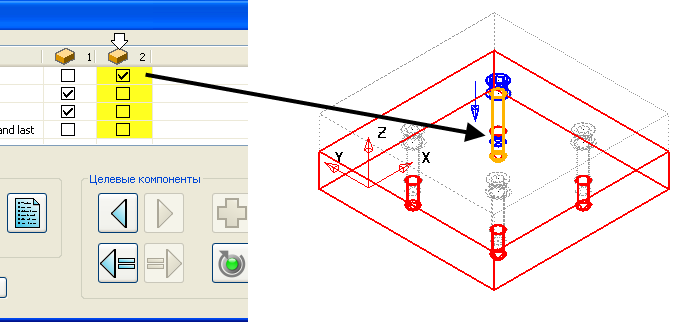

Можно щёлкнуть по строке диалога Сводка Power-элементов, чтобы подсветить соответствующий объект модели. Курсор видоизменяется при прохождении над подсвеченным объектом:
Щёлкнув по строке, столбцу или клетке, можно выделить соответствующие компоненты и элементы в главном графическом окне следующим образом:
- Синий - исходный компонент. Это компонент, использующий Power-элементы, например, винт.
- Желтый - Power-элементы.
- Красный - целевые компоненты. Это компоненты, в которые будут скопированы Power-элементы, например, плиты.

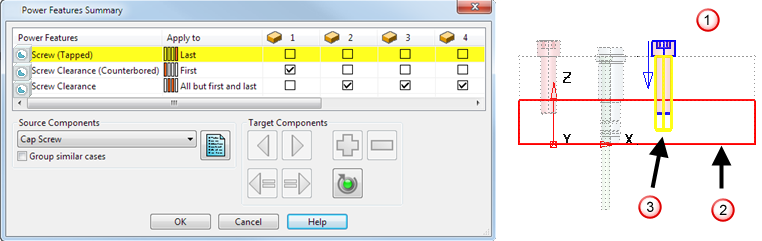

В следующем примере была выбрана первая строка диалога. Она представляет Power-элемент резьбового отверстия. Правило Power-элементов указывает, что данный элемент можно применить только к последнему пересечению. На модели это подсвечено так:
Синий - винт
Красный - последняя пластина
Жёлтый - элемент резьбового отверстия
