Способ создания Power-элементов можно задать с помощью диалога Сводная информация Power-элементов. На следующем примере рассмотрено использование этого диалога для управления пересечением исходного и целевого компонентов:

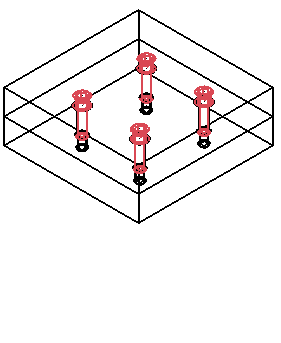

- Создайте базовый блок и используйте вкладку Сборка > панель Компонент > Мастер для размещения нескольких винтов. В примере используются четыре винта Hasco Z31.
- Откройте вкладку Сборка > панель Power-элементы > Генерировать.

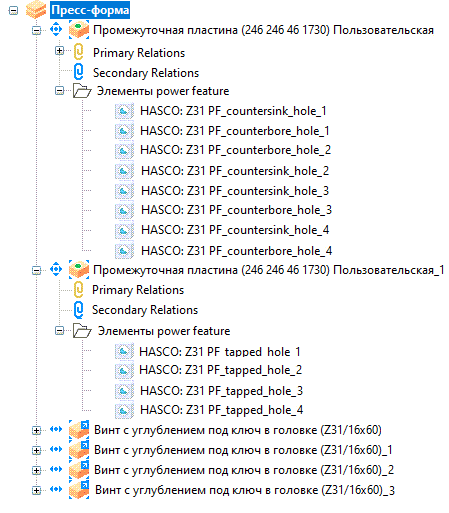

Power-элементы генерируются автоматически. Модель и дерево сборки обновляются:
- Откройте вкладку Сборка > панель Power-элементы > Сводка.
Откроется диалог Сводная информация Power-элементов.
- Выберите исходный компонент из выпадающего списка и используйте опции диалога для выполнения изменений.
- Нажмите кнопку OK, чтобы применить изменения и закрыть диалог.
