Диалог Быстрый выбор элементов аналогичен диалогу Быстрое распознавание элементов и дает возможность распознавать и выбирать элементы тела, имеющего историю.
Используйте диалог следующим образом:
- Выберите Тип элемента.
- Задайте критерий поиска для выбранного типа элемента.
- Выберите в дереве построения тела элементы, удовлетворяющие типу и критериям поиска.
На следующем примере показано, как выбрать элементы тела с заданными размерами:

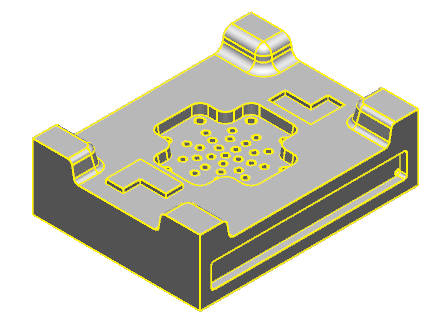

- Выберите тело:
Прим.: Если выбранных тел нет, по умолчанию используется активное тело. - Откройте вкладку Инструменты для работы с телами > панель Выборка > Быстрое распознавание элементов, чтобы открыть диалог Быстрый выбор элементов.
- Выберите:
, чтобы включить в выборку включенные (не скрытые) элементы;
, чтобы включить в выборку не скрытые элементы;
, чтобы включить в выборку скрытые с ошибкой элементы.
Прим.: Эта кнопка отображается только в случае, если тело содержит скрытый или скрытый скрыт с ошибкой элемент.Повторно нажмите кнопку, чтобы исключить заданные элементы из выборки.
- В качестве Типа элемента выберите Скругление.
- Выберите опцию Радиус и введите значение 4. В выпадающем списке выберите знак
.
- Нажмите кнопку Проверить.
- В диалоге отобразится количество элементов, удовлетворяющих критериям поиска.

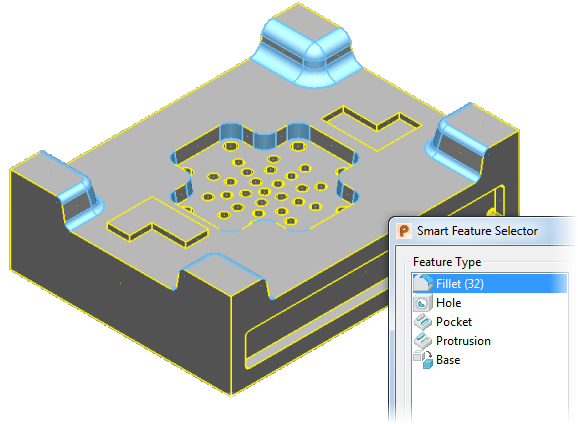

- В модели эти элементы подсвечиваются.
- Нажмите OK, чтобы выбрать элементы и закрыть диалог.
