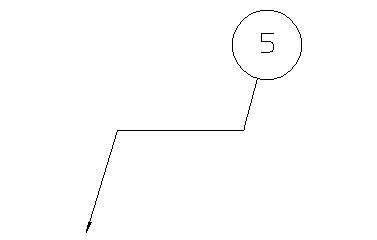

Можно создать выноску с ломаными стрелками:
Если модель имеет сложную форму со множеством изгибов и линий, найти путь от объекта до текста выноски может оказаться сложным. В этом случае удобно использовать выносные линии с ломаными стрелками.
Чтобы создать выноску с ломаными стрелками:
- Откройте вкладку Примечание > панель Выноска и выберите любую опцию создания выноски.
- Выберите место положения стрелки выноски.Прим.: Чтобы закончить создание выноски в любой момент, щёлкните правой кнопкой мыши в графическом окне. Вы вернётесь обратно в режим создания выноски, где сможете выбрать тип нужной выноски.
- Удерживайте клавишу Ctrl и выберите положения ломаной стрелки.
Эластичная линия потянется от последней введённой точки к курсору мыши.

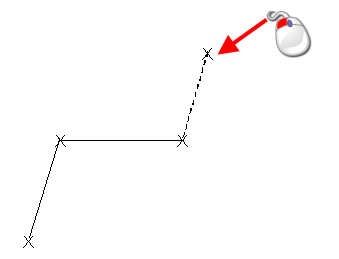

В нашем примере точка введена, как показано на рисунке:
Можно продолжить добавление любого количества положений ломаной стрелки.
В нашем примере точка введена, как показано на рисунке:
- Отпустите клавишу Ctrl и введите последнее положение выноски:
Выноска добавляется в чертеж. Возможно придётся заполнить диалог Подтверждение выноски перед тем, как добавить выноску).
