Редактирование нескольких видов

Можно выбрать несколько видов и редактировать их одновременно с помощью диалога Редактирование нескольких видов.

Прим.: Можно использовать выбор требуемых объектов рамкой. Для удаления чертёжных видов из выборки используйте клавишу CTRL и щёлкните по виду.

Можно использовать следующие опции редактирования выборки из нескольких объектов:

• Удалить
• Конвертировать
• Переместить
• Масштабировать
• Задать осевые линии и метки центра
• Задать вид детали
• Обновить вид, чтобы открыть опции редактирования

Редактирование выборки из нескольких видов:

1. Выберите виды для редактирования.
2. Щелкните правой кнопкой мыши по одному из выбранных видов, чтобы открыть его контекстное меню.

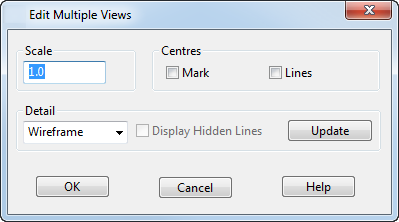

3. Выберите опцию Изменить для открытия диалога Изменить несколько видов:



4. Используйте следующие опции редактирования видов:

• Масштаб - введите значение, чтобы изменить масштаб объектов, отображённых в выборке видов.
• Центры:
  • Метки - выберите центры цилиндрических поверхностей для простановки меток.
  • Линиями - выберите цилиндрические поверхности и окружности для отрисовки центровых линий.
• Детализация - из выпадающего списка выберите опцию, чтобы задать, как объекты отображаются в видах.
• Показать скрытые линии - когда опция Скрытые выбрана из выпадающего списка Детализация, можно использовать эту опцию для отображения скрытых линий в видах.
• Обновить - выберите опцию для регенерации изображения видов с выполненными изменениями.
