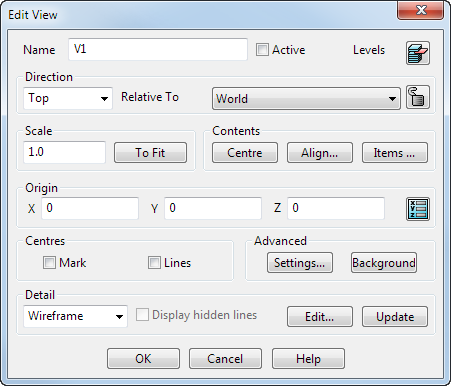

Используйте диалог для редактирования выбранного вида.
Имя - отображает имя выбранного вида. Измените это имя согласно вашим требованиям.
Активный - активирует выбранный вид.
— нажмите эту кнопку, чтобы открыть диалог Слои. Используйте его для включения/выключения слоёв вида.

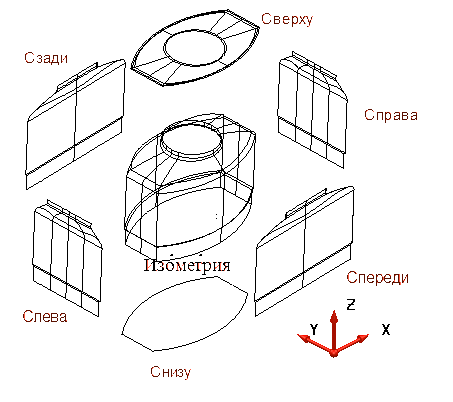

Вид - используйте эту опцию, чтобы задать направление вида модели относительно рабочего пространства, заданного списком Относительно. На рисунке показаны все направления:
Относительно - задаёт рабочее пространство, используемое в опциях Начало координат и Вид. Можно изменить настройки на глобальную СК или любую ЛСК, заданную в модели.
— нажмите эту кнопку, чтобы сохранить положение выносок по отношению к виду. Если вид заблокирован:
- направление вида и ЛСК в данном диалоге менять нельзя
- динамический поворот вида невозможен
Масштаб - изменяет масштаб объектов, отображённых в виде. Если вводится значение для изменения масштаба чертёжного вида с фоновым изображением, фоновое изображение тоже масштабируется.
Вписать - масштабирует содержимое вида для соответствия его границам.
Центровка - перемещает содержимое вида в центр.
Привязка - даёт возможность выровнять выбранный вид с другим видом относительно глобальной СК или ЛСК вида.
Объекты - открывает диалог Добавить/Удалить объекты, чтобы добавить или удалить объекты из видов.
Начало координат - это начало координат вида относительно рабочего пространства, заданного опцией Относительно. По умолчанию начало координат вида расположено в точке начала координат текущей модели. Можно отредактировать начало координат так, что его положение вводится относительно начала координат активного вида.

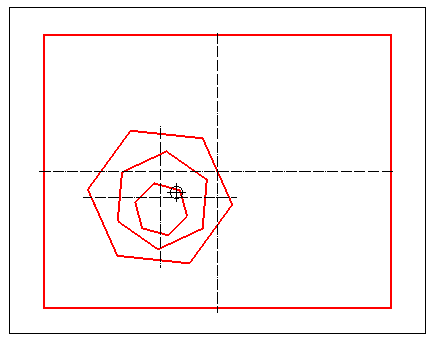

Начало координат вида обозначается кружком и двумя пересекающимися линиями:
Начало координат также используется для выравнивания видов.
Во время создания вида начало координат вида не отображается. Начало координат глобального пространства и начало координат вида лежат за пределами границы вашего вида.
Чтобы изменить положение начала координат вида:
Введите X Y Z координаты или нажмите кнопку Точка
для вызова диалога Точка, в котором можно использовать инструменты ввода положений.
Чтобы ввести новое положение вида:
- Нажмите для вызова диалога Точка.
- Щёлкните по точке, чтобы задать положение вида, пока диалог Точка открыт.
- Нажмите ОК в диалоге Точка.
Центры - используйте эту опцию, чтобы задать использование маркеров центра для цилиндрических поверхностей.
- Метки - выберите центры цилиндрических поверхностей для простановки меток. При перемещении цилиндрических поверхностей метки центра не перемещаются.
опция Точкой отключена

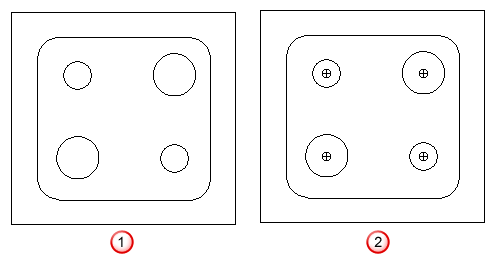

опция Точкой включена
- Линиями - выберите эту опцию, чтобы создавать осевые линии на следующих объектах:
- цилиндрические поверхности
- окружности
- элементы тела-вырез
- элементы тела-бобышки
- элементы тела-пузыря
опция Линиями отключена
опция Линиями включена
При перемещении цилиндрических поверхностей линии центра не перемещаются.
При нанесении линий центра на теле в чертёжном виде посредством опции Линиями центровые линии становятся зависимыми от тела. Следовательно, при изменении размеров тела линии центра меняются соответственно.
Для предотвращения наложения осевых линий перед конвертированием вида геометрия зависимой осевой объединяется с главной.
Дополнительно:
Настройки - данная кнопка открывает диалог Параметры вида. В нем можно изменить переменные настройки вида.
Фон - данная кнопка открывает диалог Просмотр фона. Используйте этот диалог, чтобы:
- выбрать фон для вида
- изменить масштаб вида
- открыть страницы PDF-файлов
Детализация - этот список используется для задания способа отображения объектов в виде. В нем содержится выборка опций вида: скрытый, каркасный, закрашенный и прозрачный.
Скрытые - следующие три опции доступны только в случае, если вид содержит невидимые линии.

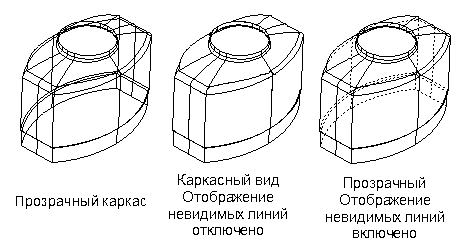

Показать скрытые линии - погасите эту опцию, чтобы невидимые линии в чертеже не отрисовывались. Выберите эту опцию, чтобы скрытые линии отрисовывались пунктирной линией.
Невидимые (скрытые) линии - это линии, которые не видны в текущем виде реальной модели.
Центры дуг твердотельных элементов и центры массивов отверстий отображаются невидимыми. Если таких не существует, появляется сообщение об ошибке.
Предупреждающий красный крест отображается в сечениях и на линиях невидимого контура, подлежащих обновлению ввиду выполненных в модели изменений. Крест в устаревших видах появляется по умолчанию. Его можно отключить, если ввести следующую строку в командном окне.
view_options mark_updated off
Изменить - открывает диалог Изменить скрытый вид, используемый для редактирования невидимых и видимых линий.
Обновить - нажмите эту кнопку для обновления сечений и вида с линиями невидимого контура. Скрытая деталь может быть удалена, и она не появляется после регенерации вида. Для удаления скрытой детали нажмите кнопку Обновить, чтобы регенерировать вид.
Вид перечёркивается красным крестом, если он нуждается в обновлении.
OK - сохраняет изменения и закрывает диалог.
Отмена - закрывает диалог без сохранения изменений.
