Работа с кривыми В-сплайна

Чтобы создать кривую В-сплайн:

1. Откройте вкладку Кривая > панель Создать > Кривая > В-сплайн.

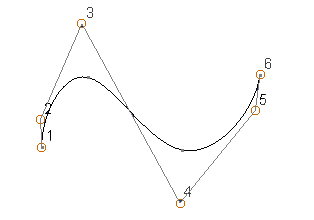

2. Введите положения для точек кривой.



   При вводе ключевых точек появляется "эластичная" рамка, показывающая, как формируется кривая.

   Чтобы кривизна была нулевой в начальной или конечной точке, задайте опции Непрерывная кривизна на странице Кривые диалога Параметры (который появляется при выборе опции Файл > Параметры).

   Нулевая кривизна приводит к эффекту выравнивания на кривой.

3. Чтобы завершить создание кривой, выполните одно из следующих действий:
   • Щёлкните поверх последней введенной ключевой точки. Если включен интеллектуальный курсор, появляется символ конца кривой , означающий, что щелчок мыши завершит кривую.
   • Выберите первую ключевую точку, чтобы создать замкнутую кривую.
   • Нажмите кнопку на Панели инструментов быстрого доступа. При нажатии на эту кнопку на кривой появятся маркеры редактирования. Маркеры изменяют форму кривой.



   • Выберите другую опцию вкладки Кривая > панель Создать.

Совет: Вы можете создать B-сплайн поверхность из набора отдельных бисплайнов.

Чтобы отредактировать кривую В-сплайн:

1. Щёлкните мышью по кривой В-сплайн, чтобы открыть вкладку Управление.

   Опция вкладки Управление > панель Тип кривой > В-сплайн выбирается автоматически.

2. Выберите точку на кривой В-сплайн, которую нужно изменить.

   Для редактирования В-сплайна доступны только некоторые опции:

   • Развернуть
   • Выбрать точки на кривой
   • Добавить новую точку
   • Вкл/выкл маркеры точек
   • Вкл/выкл график кривизны
   • Редактировать как Безье/G2
3. Для доступа к другим опциям редактирования конвертируйте кривую В-сплайн в кривую Безье или G2:
   • Откройте вкладку Управление > панель Тип кривой > Безье.

     На В-сплайне отобразятся графические маркеры кривой Безье. В этом случае вы можете редактировать В-сплайн только как кривую Безье.

   • Откройте вкладку Управление > панель Тип кривой > G2.

     Для редактирования на кривой отображаются графические маркеры кривой Безье. Однако, если потянуть маркеры, кривая остается G2-кривой.

Совет: Вы можете использовать эти опции для редактирования кривых поверхности на power-поверхностях.
