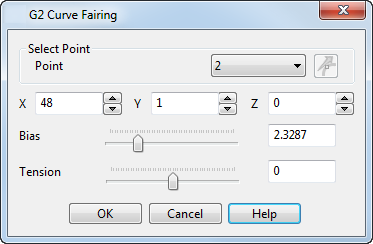

Диалог Редактирование G2-кривой

Используйте диалог Редактирование G2-кривой для изменения формы G2-кривой.

Прим.: При изменении g2-кривой с помощью диалога Редактирование G2 кривой она останется g2-кривой. При использовании других методов редактирования кривой с большой вероятностью кривая потеряет свои g2 свойства.

Точка - это выбранная точка. Вы можете изменить её.

— чтобы точно задать направление касательной, нажмите на эту кнопку для вызова диалога Направление. Заполните диалог с новыми значениями направления и нажмите ОК.

X Y Z - это координаты выбранной точки. Можно использовать кнопки со стрелками для увеличения или уменьшения значений на 1мм (даже если единицы не метрические).

Наклон - (недоступно для конечных точек на незамкнутых кривых) изменяет направление кривой, как она проходит через точку. Также можно использовать слайдер для изменения значения наклона.

•  — исходная кривая.
•  — увеличение наклона в точке 2.
•  — уменьшение наклона в точке 2.

Длина - (доступно только для конечных точек на незамкнутых кривых). Редактирует длину касательной точки. Кроме того вы можете использовать слайдер для регулирования значения длины.

•  — исходная кривая.
•  — увеличение длины в точке 2.
•  — уменьшение длины в точке 2.

Напряжение - (недоступно для конечных точек на незамкнутых кривых) редактирует остроту сопряжения кривой с обеих сторон от точки. Также можно использовать слайдер для изменения значения напряжения.

•  — исходная кривая.
•  — увеличение напряжения в точке 2.
•  — уменьшение напряжения в точке 2.

OK - сохраняет изменения и закрывает диалог.
