Графическое редактирование ЛСК

1. Выберите рабочую плоскость, чтобы отобразились её графические маркеры.



2. Выберите маркер для выполнения редактирования и перетащите его в требуемую точку.

   Выбор маркеров для каждого типа редактирования показан на рисунках внизу:

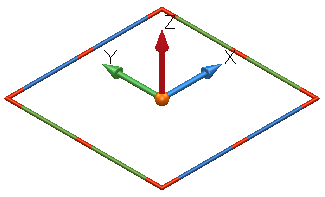

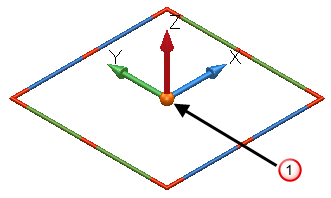

   • Чтобы переместить начало координат ЛСК:



     Выберите маркер , чтобы переместить начало координат ЛСК.

     Координаты начала отсчета новой ЛСК показаны (красным) на панели Состояния, рядом с выпадающим списком Локальная СК.

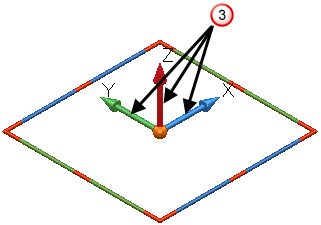

   • Чтобы изменить направление оси:



     Выберите маркер , чтобы изменить направление осей X, Y, или Z.

     Если кнопку мыши отпустить над объектом, то ось окажется направленной прямо на объект.

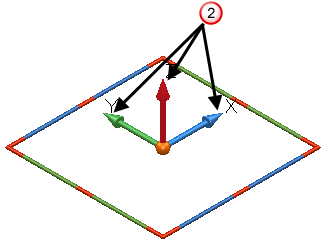

   • Чтобы переместить ЛСК по одной из её осей:



     Выберите маркер , чтобы переместить ЛСК по осям X, Y, или Z.

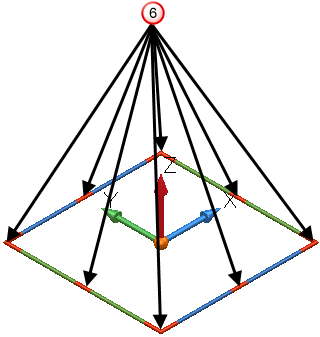

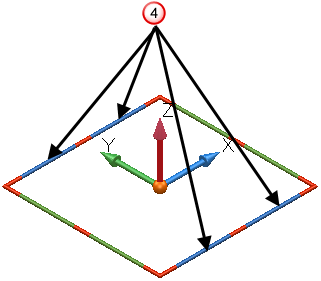

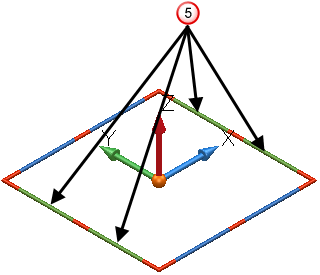

   • Чтобы повернуть ЛСК относительно одной из её осей:



     Выберите синий маркер , чтобы повернуть ЛСК относительно оси Х.



     Выберите зелёный маркер , чтобы повернуть ЛСК относительно оси Y.



     Выберите любой красный маркер , чтобы повернуть ЛСК относительно оси Z.

     Если кнопку мыши отпустить над объектом, то поворот фиксируется на этом объекте. Например, если маркер, близкий к концу оси Y потянуть и освободить над объектом, то при взгляде сверху вниз по оси Z, ось Y будет указывать точно на данный объект.
