Редактирование локальной СК - Выравнивание по наклонной грани модели

Чтобы выровнять существующую ЛСК по наклонной грани модели:

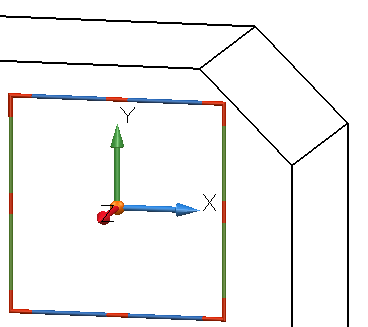

1. Выберите рабочую плоскость, чтобы отобразились её графические маркеры.

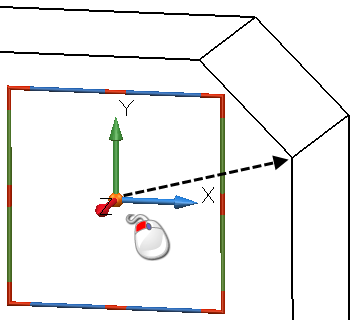

2. Переместите ЛСК, привязав её к существующей геометрии наклонной грани.



   ЛСК перемещается в новое положение.



3. Потяните одну из осей ЛСК к точке рядом с другим участком существующей геометрии.



   Направление оси X меняется, теперь она лежит на наклонной грани.



   PowerShape делает предположение, как лучшим образом выровнять другие две оси (меняя их как можно меньше).

4. Чтобы выровнять другие оси на наклонной грани, поверните ЛСК вокруг оси, которая только что была позиционирована.



   ЛСК поворачивается вокруг оси X так, что ось Y оказывается лежащей на наклонной грани.



Прим.: Если потянуть за ось Y вместо того, чтобы поворачивать ЛСК вокруг оси X, то произошло бы перемещение оси Х.

Теперь ЛСК выровнена по наклонной грани модели. Теперь вы можете работать непосредственно на наклонной грани модели.
