Примечание - это размерный текст
:
Используйте страницу Примечание для изменения параметров примечания:
Стиль - выберите стиль линии из списка.
Шрифт - выберите шрифт, который будет использоваться в примечании.
В разрыв - вставляет текст в разрыв размерной линии.
Горизонтальный текст - изменяет весь текст и располагает его горизонтально по отношению к рабочей плоскости.

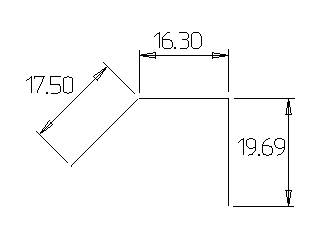

Предположим, что размеры наклонены, как показано ниже:

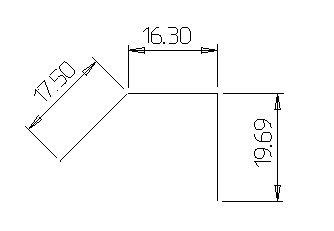

Когда текст меняется на горизонтальный, размеры выглядят так:

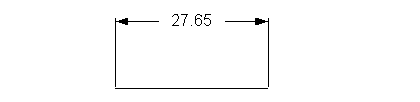

Интервал - редактирует расстояние между текстом и размерной линией:

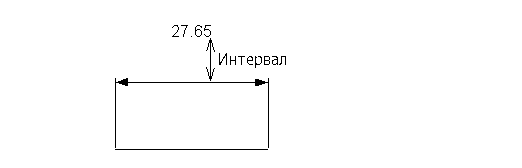

- Если настроен Горизонтальный текст, интервал выглядит так:

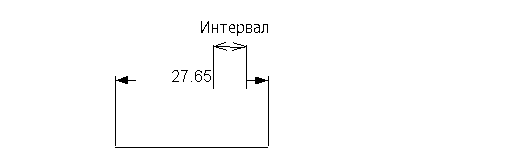

- Если используется текст В разрыв, интервал измеряется по-другому:
Дробь - конвертирует десятичную часть размера в простую дробь, по умолчанию используется значение, ближайшее к одной восьмой.
Делитель дроби - задаёт знаменатель дроби. Это удобно, если нужно сравнить значения размеров.
Высота символа - редактирует высоту символа.
Шаг - задаёт расстояние между символами.
Пропорциональные символы - (только для шрифта Duct). Если эта опция активна, пространство, занимаемое каждым символом, не фиксируется).
Формат угла - редактирует способ обозначения углового размера. Можно выбрать опцию Формат угла, чтобы все угловые размеры имели следующие размерные единицы
- Десятичные
- Градусы
- Градусы - Минуты
- Градусы - Минуты - Секунды
Десятичные - означает количество десятичных знаков после запятой. По умолчанию угловое значение отображается с точностью до двух знаков после запятой.
Удалить конечные нули - выберите эту опцию, чтобы удалить все нули после десятичной точки из примечания размера. По умолчанию эта опция отключена.
Параметры простановки размеров от базы - данные опции используются для базовых, ординатных размеров и размерных цепей:
- Расстояние от размерной линии - это расстояние между размерной линией и текстом размеров с общей базой.
- Центрированный текст - выберите эту опцию, чтобы располагать текст по центру размерной линии. Погасите эту опцию, чтобы задавать положение текста на размерной линии.
