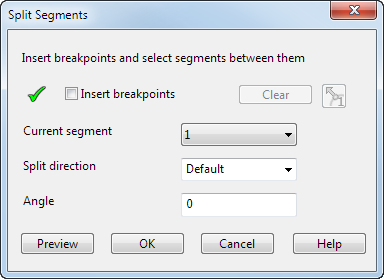

Используйте диалог Разбивка линии разъема на сегменты для разбивки контура на сегменты меньшего размера и воспользуйтесь ими для задания направления поперечных кривых при удлинении поверхности.
На диаграмме внизу изображён сегмент поверхности разъёма на закруглённом угле:
Вставить точки перелома - выберите эту опцию, чтобы вставить и удалить сегменты из линии разъёма.
Для ввода точек перелома щёлкните мышью, чтобы выбрать точки на линии разъёма. На рисунке показаны две точки перелома, введённые в зоне угла
:
Для удаления точки перелома удерживайте клавишу Ctrl и щёлкните по точке.
После вставки точки перелома погасите опцию Вставить точки перелома.
Когда отображается кнопка
, точка перелома выбирается, как единственная точка.
Если добавляется только одна точка перелома, вы увидите следующее:
Поперечная кривая в этой точке имеет направление только одного из сегментов.
Для определения направления поперечной кривой в точке перелома задайте направление разъёма сегментов по обе стороны от точки перелома и затем выберите Просмотр.

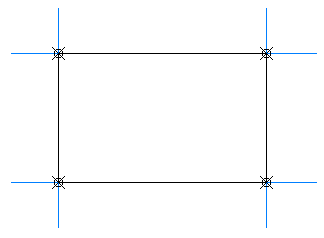

На примере внизу, через каждую единичную точку перелома проходит одна поперечная кривая:
Когда отображается кнопка
, точка перелома выбирается как точка разъёма, имеющая два направления.
При добавлении точки разъёма отобразится следующее:
Данная точка перелома представляет две точки, занимающие одну позицию. Поперечная кривая создаётся из каждой точки. Одна поперечная кривая отрисована в направлении разъёма сегмента с одной стороны, а вторая - с другой стороны.
На примере внизу изображены две поперечные кривые в каждой точке разъёма:
При выборе опции Вдоль оси в диалоге Поверхность разъёма точки перелома добавляются автоматически в том месте, где кривая меняет направление. Эти точки можно отредактировать также, как и введённые вручную.
Удалить - удаляет все выбранные точки перелома.
Текущий сегмент - выбирает сегмент из выпадающего списка. Этот сегмент модели подсвечивается и содержит стрелку, указывающую направление поперечных кривых по умолчанию
:
Направление разъема - выберите в списке направление. В списке содержится три направления:
- По умолчанию - использует направление, заданное в диалоге Поверхность разъёма. При необходимости можно изменить направление поперечных кривых.
- Радиально - использует направление, нормальное к линии разъёма.
- Вдоль оси - использует направление вдоль заданной в диалоге оси. Выберите необходимую ось.
При выборе опции стрелка меняет направление.
В данном примере выбрана опция Радиально:
Для изменения направления поперечных кривых на направление противоположной стороны контура, щёлкните по стрелке.
Угол - определяет угол сегмента поверхности разъёма. По умолчанию это угол, заданный для всей поверхности разъёма.
Просмотр - отображает направление поперечных кривых всей поверхности разъёма:
OK - сохраняет изменения и закрывает диалог.
Для просмотра новой поверхности разъёма необходимо нажать кнопку Просмотр в диалоге Поверхность разъёма.
Стрелка инструментария располагается в средней точке, если на отрезке всего две точки или существующая средняя точка совпадает с конечной точкой.
