Создание поверхности разъёма

Создать поверхность разъёма можно двумя способами:

• смещением одиночной линии разъёма
• вписыванием существующей поверхности в линии разъёма

Создание поверхности разъёма смещением одиночной линии разъёма

Такая поверхность разъёма создаётся путём выбора контура в качестве линии разъёма. Затем линию разъёма смещают на определённое расстояние под определённым углом. Одна сторона поверхности разъёма - это линия разъёма, а другая - смещение линии разъёма.

1. Откройте вкладку Поверхность > панель Обработка > Разделить.

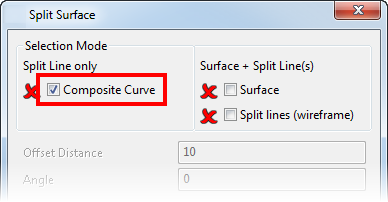

2. Выберите опцию Контур в диалоге Поверхность разъёма:



3. Выберите контур, задающий линию разъёма:



4. Заполните диалог.

Создание поверхности разъёма вписыванием поверхности в линии разъёма

Поверхность разъёма создаётся видоизменением существующей поверхности, чтобы вписать её в линии разъёма. Поверхности разъёма:

• сохраняют контур поверхности и направление этого контура по касательной
• вписывают каркас в направлениях, параллельных рабочей плоскости.

PowerShape стремится обрезать поверхность внутри кривой.

1. Откройте вкладку Поверхность > панель Обработка > Разделить.

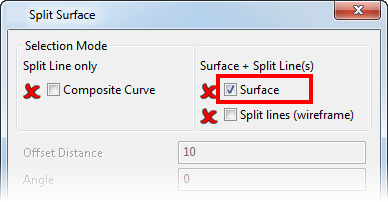

2. Выберите опцию Поверхность в диалоге Поверхность разъёма:

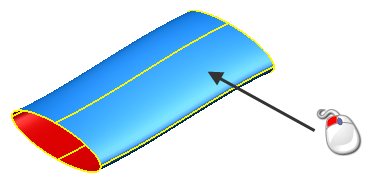

3. Выберите поверхность:

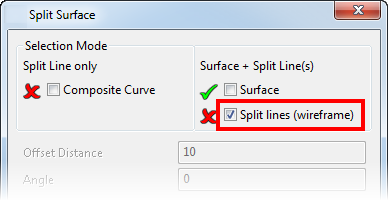

4. Выберите опцию Линии разъёма в диалоге Поверхность разъёма:

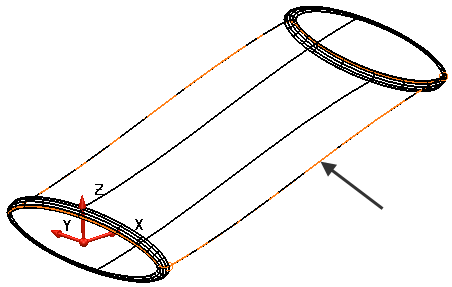

5. Выберите сечение кривой, вдоль которого будет проходить разъём:



6. Нажмите кнопку Просмотр, чтобы увидеть результат.

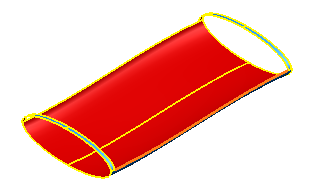

   PowerShape создаёт поверхности разъёма и стремится обрезать поверхность внутри каркаса:



7. По необходимости измените выборку.
8. Щёлкните ОК после получения требуемых результатов.

1. Поверхность разъёма - это power-поверхность, поэтому редактирование осуществляется соответственно. Подробнее смотрите в разделе "Редактирование power-поверхностей".
