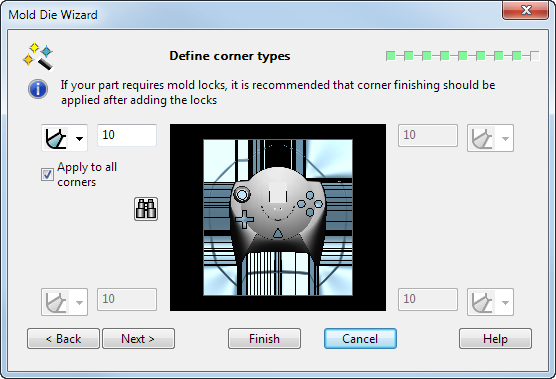

Страница Задайте типы углов дает возможность задать тип угла для каждого блока пресс-формы.
- Используйте выпадающий список, чтобы выбрать тип угла для добавления ко вкладышам пресс-формы, и введите значение для обработки угла.
Значение по умолчанию равно 10мм. Однако, если блок небольшой по размеру, это может вызвать проблемы. Возможно придётся использовать меньшие значения по умолчанию.
- Выберите опцию Применить для всех углов, чтобы все четыре угла были одного типа и размера. Если выбрана эта опция, три другие набора опций становятся активными. Пользователь может выбрать другую обработку углов.
— добавляет скругления. Введите радиус скругления.
— добавляет фаски. Введите длину фаски.
Длина, используемая для создания фаски, определяется, как:
фаска
длина
дуга радиусом, равным длине
— добавляет необработанные углы
Опции Типов углов не доступны при создании цельных плит.
- Используйте кнопку Просмотр
, чтобы посмотреть блок с применёнными после обработки углами. Если настройки вызвали проблему (например, изделие выступает за пределы блока), открывается диалог Ошибка. Нажмите ОК и измените настройки, чтобы ликвидировать проблему.
- Нажмите кнопку Далее для перехода на страницу Визуализация разъема Мастера формообразующих или кнопку Готово, чтобы завершить операции мастера, используя настройки по умолчанию.
Прим.: Когда выбрана опция Далее > или Готово, мастер продолжит работу только в случае, если настройки выбранных типов углов не вызывают проблем. В противном случае, мастер открывает диалог Ошибка и остаётся открытым на текущей странице до её исправления путем редактирования типа угла или изменения значений.
