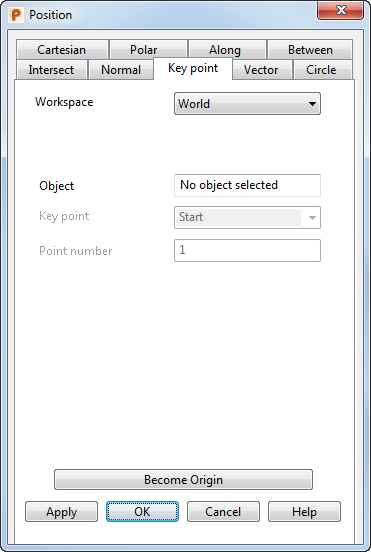

Используйте вкладку Ключевая точка диалога Точка для выбора положения заданной ключевой точки на выбранном объекте. Это удобно в тех случаях, когда несколько объектов имеют ключевые точки в одном месте и необходимо привязаться к скрытой ключевой точке на заданном объекте. Использование ключевых точек - быстрый и удобный метод выбора специальных точек на объектах.
Пространство - выберите рабочее пространство из доступных опций. Доступные опции:
- Относительное - положение определяется относительно другого положения, которое становится началом координат пространства. Положения выравниваются относительно активной ЛСК или глобальной СК, если нет активной ЛСК.
Режим относительного пространства не всегда доступен, поскольку подходящая относительная координата может отсутствовать. В таком случае выберите удобную точку (например, пересечение двух линий) и сделайте ее началом относительного пространств с помощью опции Сделать относительным центром.
- Локальная СК - положение определяется относительно активной ЛСК, если такая существует.
- Глобальная - положение определяется относительно глобальной СК.Прим.: В случае наличия заблокированных объектов блокировка отменяется при выборе другого рабочего пространства.
Объект - выберите объект. Появится имя объекта.
Ключевая точка - определяет, какая точка объекта выбрана. Выберите из следующих опций:
- Центр - применяется к центральным точкам дуг и окружностей.
- Начало и Конец - могут применяться к любому объекту, так как они все имеют начальное и конечное положения.
- Номер точки - предназначен для использования с кривыми, которые могут иметь много точек вдоль своей длины. Поле Номер точки активируется для ввода номера.
Сделать относительным центром - нажмите эту кнопку, чтобы сделать заданную в диалоге точку началом координат. Любые относительные координаты измеряются от этого центра.
Применить - вводит положение. Если текущая операция допускает несколько точек, диалог остается открытым и готовым к вводу других точек. В противном случае диалог закрывается.
OK - вводит точку и закрывает диалог.
Отмена - прерывает ввод точки.
