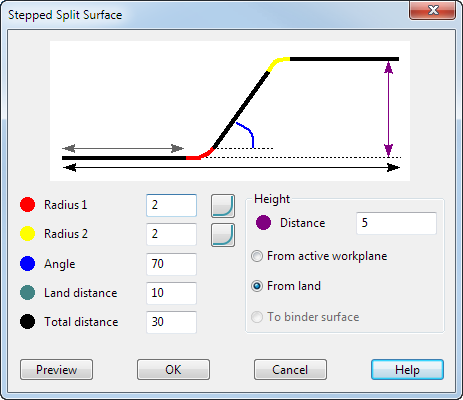

Диалог Ступенчатая поверхность разъема

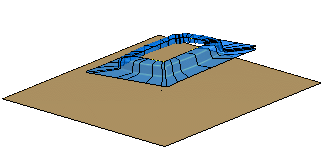

Используйте данный диалог для создания ступенчатой поверхности разъёма.

Цветовая шкала используется рядом с метками для определения значений.

Радиус 1 - Введите значение угла первого радиуса.

Радиус 2 - введите значение угла второго радиуса.

Если ввести нулевые значения радиусов в диалог Ступенчатая поверхность разъёма, в результате получается острый скачок без скруглений. Это необходимо в некоторых сложных случаях, когда скругление можно добавить позднее вручную.

- Переключение между фасками и скруглениями. Углы ступени могут быть скруглены или с них могут быть сняты фаски. Данная опция может быть настроена отдельно для Радиуса 1 и Радиуса 2.

Прим.: Выбор опции снятия фаски не запрашивает длину фаски в поле Радиус, но сохраняет расстояние между точками таким же, какое оно было при опции скругления, просто соединяя точки прямой линией.

Прим.: Длина нижнего участка постоянна в данном случае. Увеличение Радиуса 1 выдвигает наклонную часть ступени, а не оставляет её на прежнем месте посредством уменьшения длины нижнего участка.

Угол - введите значение угла наклона.

Длина нижнего участка - длина исходной плоской поверхности.

Общая длина - это значение указывает общую протяжённость ступенчатой поверхности разъёма.

Высота

Расстояние - высота ступени. Это значение можно задать тремя способами:

• От активной локальной системы координат - высота - это расстояние вдоль главной оси от активной плоскости в текущей ЛСК. Выбор опции означает, что сбег поверхности (кусок за ступенью) всегда будет плоским.
• От нижней - сбег будет продолжением смещения нижнего участка и будет соответствовать 3D-форме исходной линии разъёма.



• До сшивающей поверхности - эта опция активна, когда вы выбираете скашивающую поверхность. Значение, введённое для Расстояния, игнорируется. Ступень трансформируется скашивающей поверхностью, и затем снова могут быть сняты фаски или выполнены скругления.



Просмотр - просмотр поверхности разъёма.

ОК - применяет изменения и закрывает диалог.

Отмена - Вернуться к диалогу Поверхность разъёма. Направление поперечных кривых в ступенчатом разъёме идентично направлению в базовом разъёме. Удобно вернуться в диалог Поверхность разъёма для изменения Направления разъёма или использовать опцию Дополнительно перед тем, как вернуться на страницу Ступенчатая поверхность разъёма.
