Используйте опцию Проекция в диалоге Калькулятор для измерения проекций на рабочую плоскость.

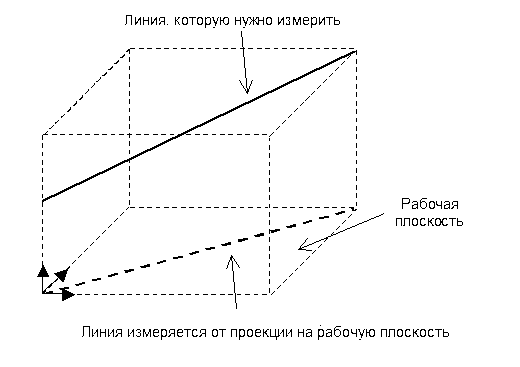

На картинке ниже показана линия, измеренная при проецировании на рабочую плоскость.

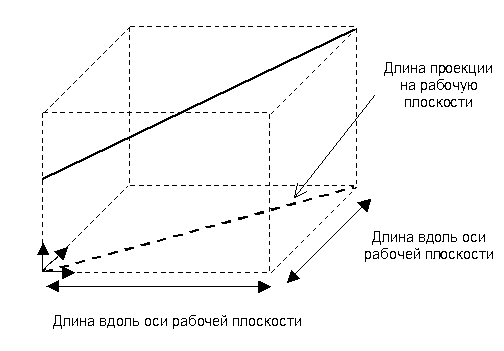

Можно измерить три значения проекции:
- Длина
- Длина по любой оси рабочей плоскости.
Чтобы измерить длину проекции:
- Наведите мышь на линию, чтобы появилось значение.
- Дважды щелкните по объекту, чтобы ввести значение в калькулятор.
Чтобы измерить длину по оси:
- Щёлкните по линии.
- Перемещайте мышь в направлении, параллельном нужной оси. При движении мыши отображается значение.
- Щелкните мышью, чтобы ввести значение в калькулятор.

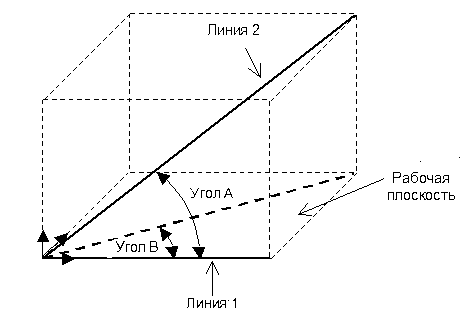

Чтобы измерить углы линий и точек, спроецированных на активную плоскость:
- Погасите опцию Проекция, чтобы измерить Угол A между Линией 1 и Линией 2.
- Выберите опцию Проекция для измерения Угла В между Линией 1 и Линией 2.
Прим.: Проекции дуг вычислить нельзя. Измерение дуги дает одно и то же значение и при включенной, и при выключенной опции Проекция.
