Создание дуги по центру и двум точкам

1. Откройте вкладку Кривая > панель Создать > Дуга > Центр+2 точки.
2. Введите первую точку для определения центра дуги.

   На экране отображается окружность, помогая ввести вторую точку. При перемещении мыши размер окружности меняется и отображается радиус в этой точке.



3. Введите вторую точку для определения радиуса дуги.

   Положение центра Положение радиуса дуги, которое также задает начальную точку дуги.

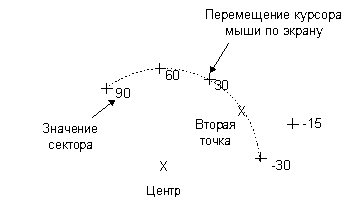

   Снова появляется визуальная подсказка, помогающая ввести третью точку. В этот раз при перемещении курсора мыши отображается дуга и значения размера сегмента дуги от начальной точки.

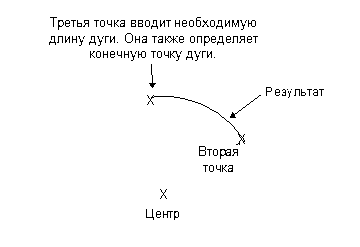

4. Введите третью точку, чтобы задать сегмент дуги. Она также задает конечную точку дуги.

   Результирующая дуга отображена на экране.
