Пример - Разделение тела на матрицу и пуансон

Используйте Мастер разделения тел матрицы/пуансона, чтобы разделить деталь на формообразующие части.

Например:

1. Выберите деталь.

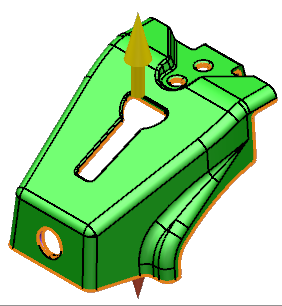

2. Откройте вкладку Мастер > панель Разделение деталей > Разделить тела.



   Деталь разделяется на матрицу и пуансон.

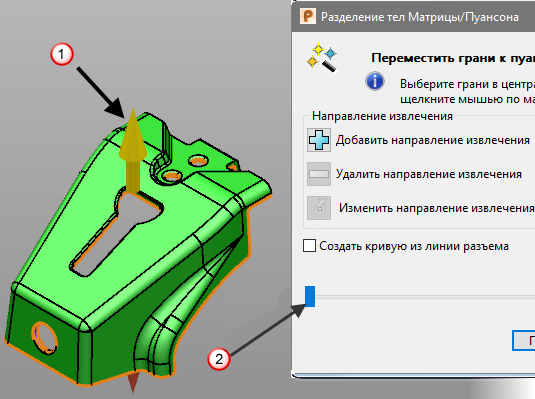

3. Откройте деталь одним из способов:
   • с помощью стрелок направления извлечения
   • с помощью слайдера в диалоге



   Все неопределенные грани остаются в центральной области и области .



4. Используйте , чтобы открыть или скрыть Проверку поднутрений. Эта опция укажет грани с неверным уклоном.

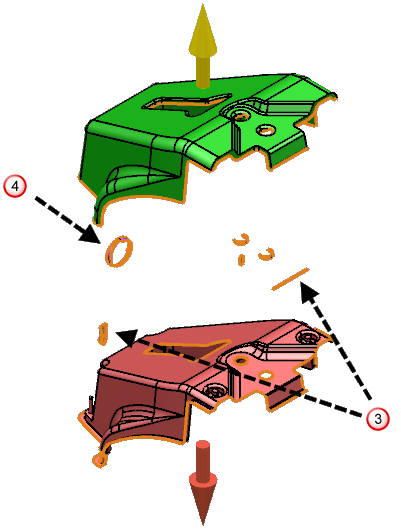

5. Нажмите кнопку , чтобы отключить Прозрачность матрицы и пуансона. Это позволит вам отчетливо увидеть все неопределенные грани (не относящиеся ни к матрице, ни к пуансону).



   Прим.: Неопределенные грани можно назначить соответствующей формообразующей детали в режиме прозрачности, но сделать это можно, только выбрав соответствующую стрелку направления извлечения.

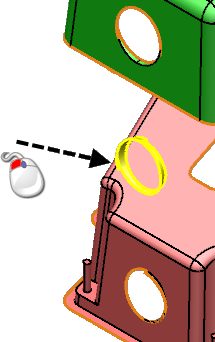

   Если вы находитесь не в режиме прозрачности, вы можете назначить неопределенную грань, щелкнув мышью по матрице или пуансону.

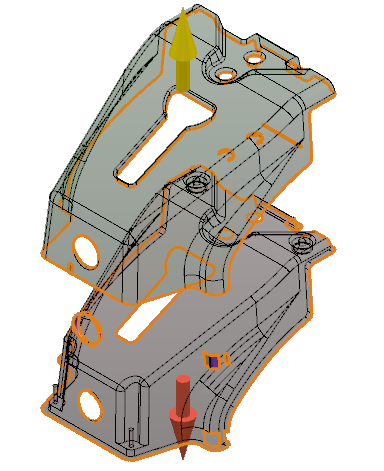

6. Нажмите кнопку , чтобы отключить Прозрачность матрицы и пуансона.
7. Поверните модель, чтобы увидеть отдельные неопределенные грани.
8. Назначьте эти неопределенные грани пуансону:
   1. Выберите неопределенную грань.
   2. Выберите либо грань пуансона, либо стрелку направления извлечения.

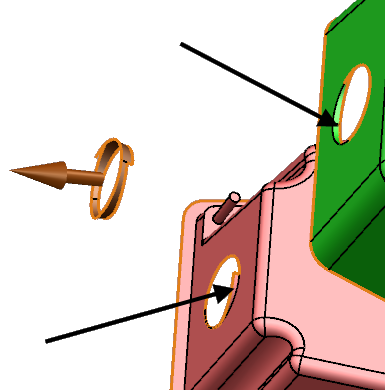

9. Чтобы назначить неопределенные грани , необходимо создать новую линию извлечения:
   1. Выберите неопределенную грань.



   2. Нажмите кнопку , чтобы открыть направление извлечения по умолчанию для выбранной грани.



   3. Нажмите кнопку (на панели инструментов "Выберите направление извлечения"), чтобы принять направление извлечения по умолчанию и назначить ему выбранную деталь.
10. Назначьте для указанных стрелками неопределенных граней новое направление извлечения.



11. Закройте деталь.
12. Выберите опцию Создать кривую из линии разъема, чтобы создать кривую, представляющую линию разъема.
13. Нажмите кнопку Готово. Теперь у вас имеется:
    • три тела: пуансон, матрица и ползунный механизм, созданные в новом направлении извлечения
    • кривая, представляющая линию разъема.
