Вы можете разделить тело на матрицу, пуансон, ползунный механизм и внутренние элементы (такие как отверстия).
- Выберите тело.
- Откройте вкладку Мастер > панель Разделение деталей > Разделить тела, чтобы автоматически получить линию разъема
и направления извлечения детали
:
- Используйте мастер Разделения матрицы/пуансона для разделения тела на матрицу, пуансон, ползунный механизм и внутренние элементы (такие как отверстия).

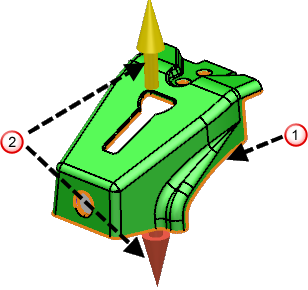

При использовании Разделения матрицы/пуансона:
- тела разделяются горизонтальными объектами при просмотре сверху вниз по оси Z активной ЛСК
- детали автоматически распределяются по группам матрицы и пуансона
- вы можете перемещать грани между разными группами
- для задания ползунов можно использовать любое количество направлений разъема
- линию разъема можно редактировать путем эскизирования новой кривой и разбивки требуемых граней. Новые грани можно поместить в соответствующую группу разъема.
Используйте опции мастера для:
- симуляция разделения матрицы и пуансона с помощью слайдера
- управления направлением извлечения
- закраски матрицы и пуансона
- создания кривой из линии разъема.
Направление извлечения
Используйте опции этого раздела для изменения направления извлечения:
Добавить направление извлечения
- Выберите грань, чтобы задать направление извлечения.
- Нажмите , чтобы открыть панель инструментов Выбрать направление извлечения.
- Используйте эту панель, чтобы задать направление извлечения.
- Выберите грань, чтобы задать направление извлечения.
- Выберите систему координат и используйте одну из главных осей, чтобы задать направление извлечения.
- Примените текущее направление извлечения.
- Отмените создание дополнительного направления извлечения.
Удалить направление извлечения - нажмите эту кнопку, чтобы удалить выбранное направление извлечения. Все грани, извлекаемые в этом направлении становятся неопределенными.
Изменить направление извлечения - выберите направление извлечения и нажмите эту кнопку, чтобы открыть диалог Направление. Используйте его для изменения выбранного направления извлечения.
Закраска
Используйте опции этого раздела для изменения закраски матрицы и пуансона.
Проверка поднутрений - нажмите кнопку , чтобы включить/выключить закраску поднутрения. В мастере Разделения матрицы/пуансона закраска поднутрения работает несколько иначе, чем стандартная опция закраски поднутрений.
Области поднутрений в выбранном направлении извлечения подсвечиваются красным цветом. Грани, которые невозможно извлечь в данном направлении извлечения, окрашены красным цветом.
Прозрачность матрицы и пуансона - нажмите эту кнопку, чтобы включить/выключить прозрачность граней матрицы/пуансона. Это позволяет вам отчетливей увидеть внутренние элементы матрицы и пуансона.
Закрасить грани - используйте этот выпадающий список для выбора цвета граней, которые будут извлекаться в данном направлении извлечения.
Создать кривую из линии разъема - выберите эту опцию, чтобы создать кривую из линии разъема.
Сохранить цвета граней - используйте эту опцию, чтобы после разбивки использовать для граней цвета мастера.
— нажмите эту кнопку, чтобы повторно вычислить линию разъема и классификацию граней. Это может потребоваться, если вы выполняли много изменений в модели или направлении извлечения.
- нажмите эту кнопку, чтобы получить доступ к другому функционалу PowerShape, оставаясь в Мастере разделения тел матрицы/пуансона. Это позволит вам использовать различные операции, в том числе:
- создание кривой
- использование редактирования тел и инструментов Прямого моделирования для разделения тел

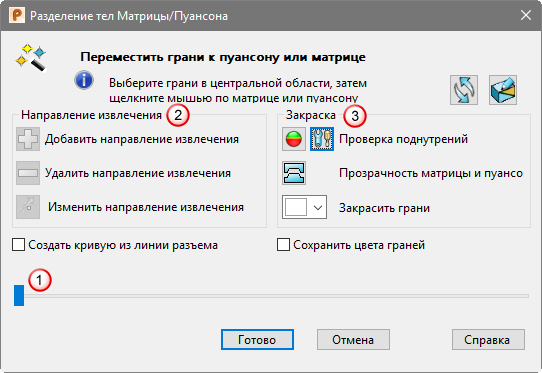

Используйте кнопки панели инструментов Разделить грани для повторного входа в мастер:
- примените выполненные изменения и повторно войдите в мастер
- отмените выполненные изменения и повторно войдите в мастер
Готово - нажмите кнопку, чтобы разделить деталь и закрыть диалог.
Отмена - нажмите кнопку, чтобы отменить выполненные изменения и закрыть диалог.
