При создании скругления тела используется главная грань (та, что расположена под курсором) для обеспечения более практичного выбора в процессе скругления грани тела.
При работе в каркасном виде можно перемещать курсор над кромками тела, чтобы определить кромки, которые можно использовать для создания скругления. Если кромка либо путь подсвечиваются, они могут быть использованы. В противном случае, их использовать нельзя.
Если одна из опций Следовать непрерывным граням, Скруглить грань или Выполнить скругление от грани включена, и вы перемещаете курсор над допустимой кромкой, путь тоже может подсвечиваться. В противном случае, подсвечивается только отдельная грань. Подробное описание этих трех опций приведено ниже.
Вы можете выбрать, присоединить или удалить из выборки кромки существующего пути следующим образом:
выбирает кромку или путь. Если путь уже выбран, он удаляется из выборки, и добавляется новый.Выбранная кромка подсвечивается. Это первая кромка пути.
- Можно выбрать любое количество независимых путей.

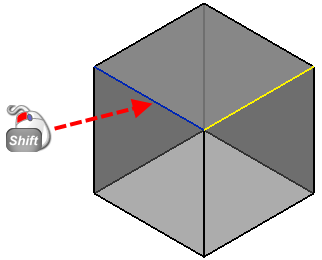

используется для добавления пути к текущей выборке.

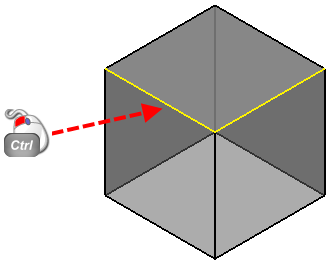

переключает добавление/удаление путей из текущего набора. может использоваться для объединения отдельных путей в единый путь и разбивки одного пути на несколько отдельных путей.Если при включенной опции Следовать непрерывным кромкам использовать
или на выбранном пути, весь путь исключается из выборки.В приведённом ниже примере погасите опцию Следовать непрерывным кромкам и выберите конец пути, используя
.
Кромка подсвечивается, как часть пути.
Сейчас нажмите клавишу
и щёлкните мышью по этой кромке.
Это удалит кромку из пути.

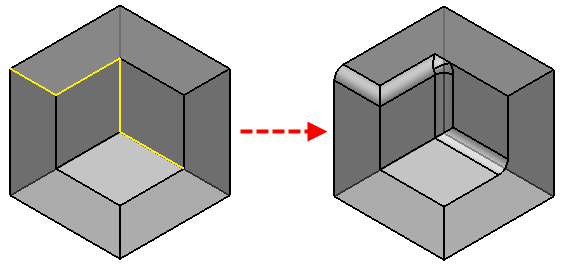

Смешанный путь скругления - эта опция позволяет производить скругление пути, включающее выпуклое и вогнутое скругления. Используйте клавишу
для выбора кромок скругления и нажмите Применить.

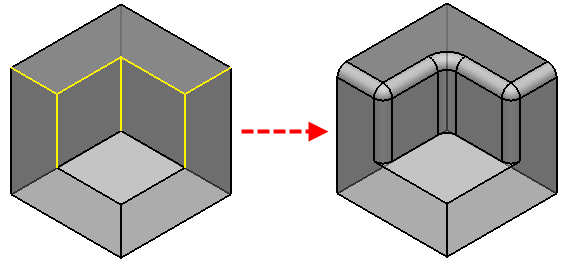

- Разветвлённый путь скругления - используйте опцию для скругления пути, имеющего несколько разветвлений. Ветви могут быть комбинацией вогнутого и выпуклого скруглений. Используйте для выбора кромок на самом длинном пути ответвления.
- Создать несколько отдельных скруглений одновременно- можно одновременно создать несколько отдельных скруглений. Скругления могут быть комбинацией вогнутого и выпуклого скруглений.
- Параметрическое скругление - можно использовать параметр вместо значения для скругления группы независимых путей. Все параметрические пути отобразятся как отдельные элементы в дереве построения. Их можно отредактировать.
Поскольку функционал создания нескольких скруглений с помощью параметров параметризует все пути, то все скругления отобразятся как отдельные элементы в дереве построения. Их также можно редактировать.
