Вы можете отредактировать вид графически с помощью графических маркеров, появляющихся при выборе вида.
Курсор принимает форму руки при перемещении мыши над инструментарием вида.
Совет: Чтобы выбрать вид, щёлкните правой кнопкой мыши по виду и нажмите кнопку Выбрать в контекстном меню.

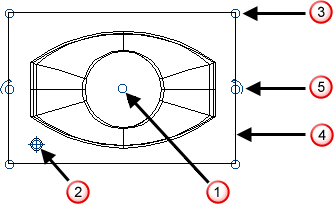

Существует пять типов маркеров:

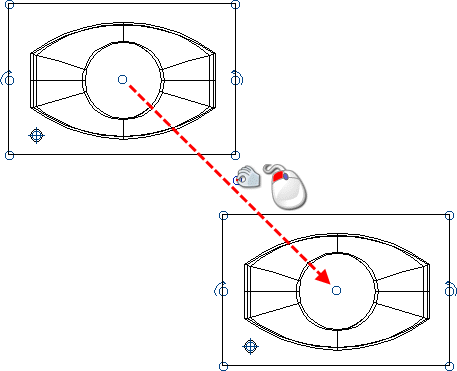

- Маркер центра
используется для позиционирования вида. Потяните этот маркер и переместите вид в его новое положение:
- Маркер начала координат
, как и маркер центра используется для позиционирования вида. Потяните этот маркер и переместите вид в его новое положение.
В отличие от маркера центра, этот маркер использует интеллектуальный курсор для ввода положений. Например, при прохождении над ключевыми точками отображаются вспомогательные линии и метки.
Подробности смотрите в разделе "Использование интеллектуального курсора для ввода положений".

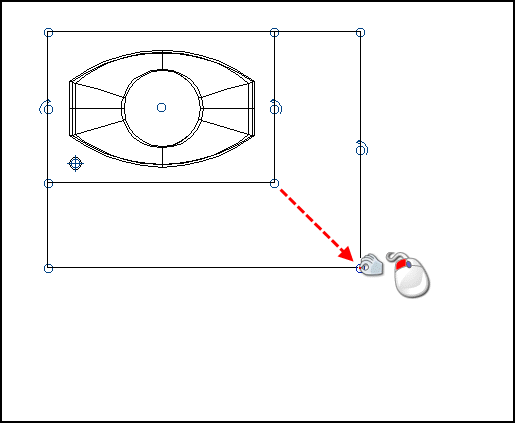

- Маркеры углов
используются для изменения размера вида. При перемещении маркера можно изменять размеры двух сторон:

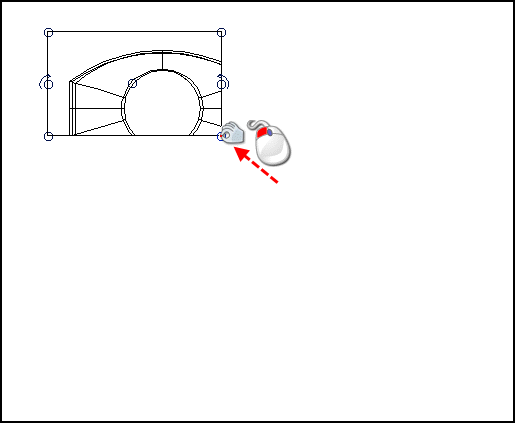

При изменение размера вида можно уменьшить или увеличить видимую часть модели. На рисунке показано, что можно увидеть, если сжать вид. Вид модели ограничен границей вида.

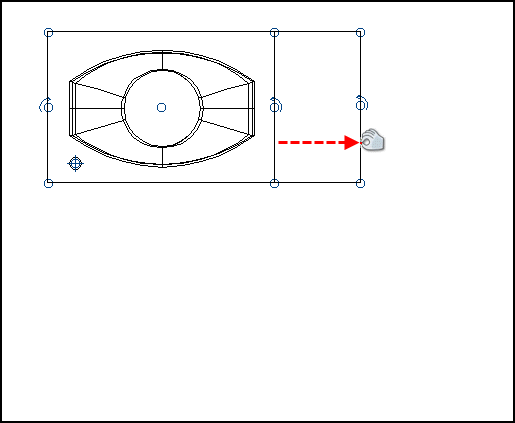

- Маркеры сторон
также меняют размер вида. Однако меняется только размер той стороны, на которой находится маркер.
- Маркеры поворота
поворачивают вид на 90
. Щёлкните по правому маркеру поворота, чтобы повернуть вид на 90 против часовой стрелки. Щёлкните по левому маркеру поворота, чтобы повернуть вид на 90 по часовой стрелке.

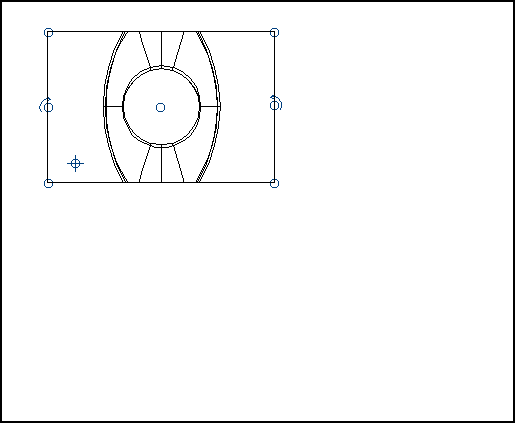

Модель поворачивается внутри вида:
