Страница Визуализация разъёма позволяет увидеть модель в текущем закрашенном, а не в каркасном, виде.

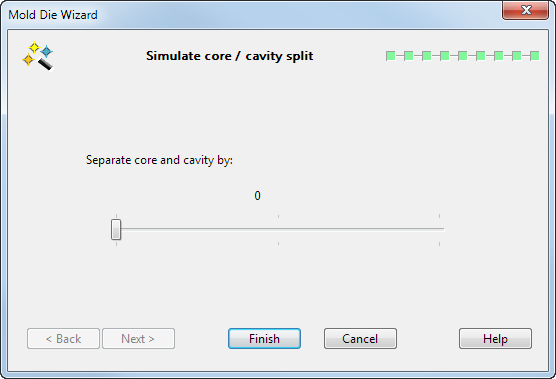

- Используйте слайдер для отделения пресс-формы от выбранного объекта. В графическом окне можно увидеть перемещение двух половинок пресс-формы. Данное средство используется только для просмотра пресс-формы изнутри.
Если происходит только разделение детали, отображаются два тела: одно - для матрицы, а второе - для пуансона.
- Нажмите кнопку Готово, чтобы сохранить вкладыши пресс-формы. Вкладыши, созданные в Мастере формообразующих, используют следующие материалы.
- Поверхности в областях разъёма используют Pastel10.
- Поверхности в области оттиска используют Pastel08.
- Все другие поверхности блока формообразующей используют mold_metal03.

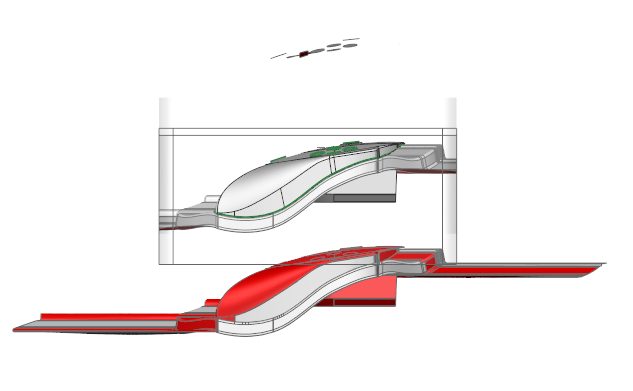

Исходное тело заключено в кожух из двух половинок пресс-формы.
Таблица с настройками для Матрицы/Пуансона/Вкладышей отображается в разделе Создание вкладышей окна браузера. Проверить объекты можно, нажав по очереди на каждый значок
.
- Сейчас можно создать плиты для матрицы и пуансона. Нажмите кнопку Далее > в окне браузера.
Откроется страница, на которой можно выбрать плиты матрицы и пуансона по каталогу.
