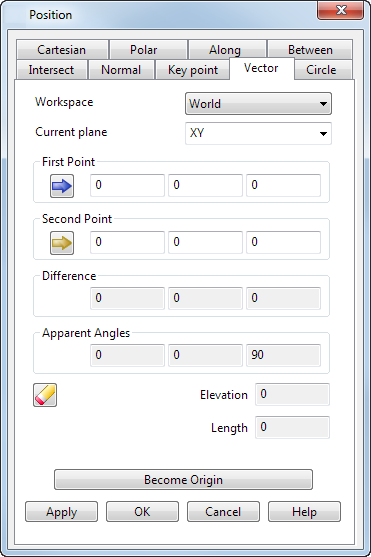

Используйте вкладку Вектор диалога Точка для измерения вектора между двумя точками и использования его для определения положения. При этом выводятся смещения, углы, длина и элевация между двумя точками.
Пространство - выберите рабочее пространство из доступных опций. Доступные опции:
- Относительное - положение определяется относительно другого положения, которое становится началом координат пространства. Положения выравниваются относительно активной ЛСК или глобальной СК, если нет активной ЛСК.
Режим относительного пространства не всегда доступен, поскольку подходящая относительная координата может отсутствовать. В таком случае выберите удобную точку (например, пересечение двух линий) и сделайте ее началом относительного пространств с помощью опции Сделать относительным центром.
- Локальная СК - положение определяется относительно активной ЛСК, если такая существует.
- Глобальная - положение определяется относительно глобальной СК.Прим.: В случае наличия заблокированных объектов блокировка отменяется при выборе другого рабочего пространства.
Текущая плоскость - используйте этот выпадающий список, чтобы выбрать одну из трех рабочих плоскостей. Текущая плоскость зависит от выбранной опции Пространство.
Необходимо задать начальное положение, от которого будет вводиться новое положение.
- Первая точка - введите первую точку вектора или щёлкните по точке на модели для ввода её координат. Эта точка на экране отображается розовым (если используется цветовая схема по умолчанию).
- Вторая точка - введите вторую точку вектора или щёлкните по точке на модели для ввода её координат. Эта точка на экране отображается красным (если используется цветовая схема по умолчанию).
При нажатии OK или Применить новое положение вводится вдоль вектора, выходящего из начальной точки.
- Информация о двух точках вектора отображается автоматически в полях для следующих опций:
Разность- это разность значений X, Y и Z первой и второй точек вектора.

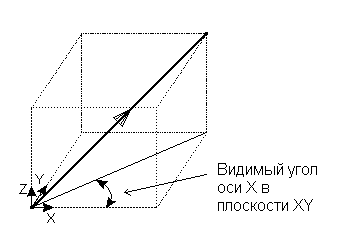

Азимутный угол - измеряется между проекцией вектора на плоскость и выбранной осью. Если ось X, то плоскость - XY. Для Y - плоскость YZ, а для Z - ZX. В примере ниже показан азимутный угол для оси Х:
Очистить - нажмите кнопку, чтобы сбросить значения на этой странице.
Длина - это фактическое расстояние (в 3D) между точками.

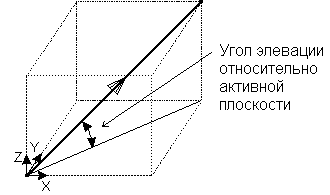

Элевация - это угол элевации нового вектора от текущей плоскости.
Сделать относительным центром - нажмите эту кнопку, чтобы сделать заданную в диалоге точку началом координат. Любые относительные координаты измеряются от этого центра.
Применить - вводит положение. Если текущая операция допускает несколько точек, диалог остается открытым и готовым к вводу других точек. В противном случае диалог закрывается.
OK - вводит точку и закрывает диалог.
Отмена - прерывает ввод точки.
