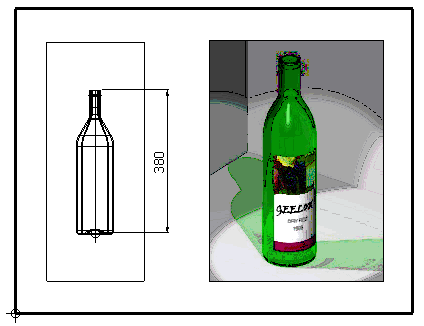

Вид OLE содержит объект OLE, такой как документ Word. В данном примере растровый рисунок справа вставлен как вид OLE:
Чтобы создать вид OLE:
- Если у вас ещё нет открытого чертежа, необходимо создать чертёж или открыть существующий.

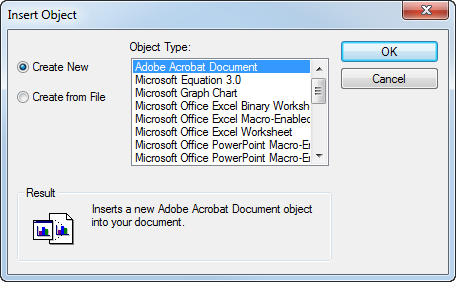

- Откройте вкладку Чертёж > панель Вид > OLE, чтобы открыть диалог Вставка объекта:
- Используйте диалог для выбора объекта, который нужно вставить.
Список Тип объекта содержит все типы объектов, которые можно вставить в чертёж.
Для создания нового объекта выберите из списка тип объекта.

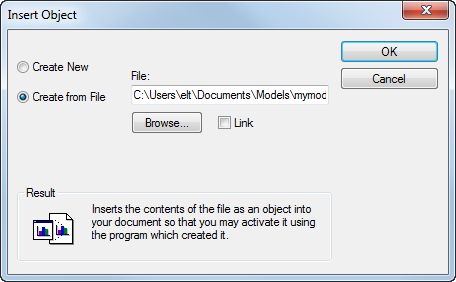

Чтобы создать его из существующего файла, выберите опцию Создать из файла. Диалог изменится следующим образом:
Введите путь поиска файла или используйте кнопку Обзор.
Прим.: Вводить можно только типы файлов, перечисленные в списке Тип объекта. Данный список открывается при выборе опции Создать новый.Прим.: Если выбрана опция Связь, вид OLE отображает внешний файл. Если во внешнем файле производятся изменения, вид также обновляется. Аналогично, если OLE объект редактируется в PowerShape, то внешний файл тоже обновляется.Если опция Связь не выбрана, копия этого файла встраивается в вид. Любые изменения во внешнем файле не приводят к изменению вида.
- Нажмите кнопку OK.
- Выберите место на чертеже для размещения вида OLE.
Если создаётся новый объект, он добавляется в чертеж, открывается в соответствующем приложении и подготавливается для ввода данных. При сохранении и закрытии файла можно увидеть содержимое объекта в виде.
Если объект создаётся из файла, он отрисовывается в виде, показывающем его содержимое.
Для редактирования OLE объекта в виде выберите вид и дважды щёлкните по нему, чтобы открыть файл в его приложении.
