При создании ползуна только с помощью ЛСК можно использовать любое тело в качестве его пуансона.
Для этого нужно зарегистрировать тело как компонент и затем позиционировать его на ползунном механизме.
- Создайте ползун только с помощью ЛСК.
- Создайте тело для пуансона.
- Убедитесь, что имя тела имеет запись SW_COREn, где n - это целое число.
- Убедитесь, что первая страница Мастера подвижных знаков открыта. Подробнее смотрите в разделе Создание пуансона с помощью Мастера ползуна-пуансона.

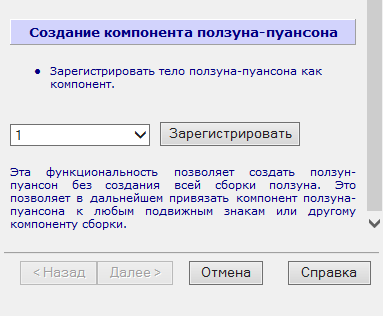

- Прокрутите страницу к разделу Создание компонента ползуна-пуансона.
- Выберите имя тела в выпадающем списке.
- Нажмите кнопку Зарегистрировать.
- Сейчас можно позиционировать компонент. Прим.: Подробнее смотрите в разделе "Изменение положения компонента" руководства "Моделирование сборок".
