Размер радиуса по 3-м точкам идеален для образмеривания радиуса кривизны поверхностной кривой.
Чтобы создать размер радиуса по 3-м точкам:
- Откройте вкладку Примечание > панель Размер > Радиальный > Радиус по 3-м точкам.
Откроется панель инструментов Размер. Эту панель инструментов можно использовать для редактирования атрибутов новых размеров, таких как текст примечания.
- Введите первую точку для определения начала дуги:
- Введите вторую точку для определения конца дуги:
- Введите третью точку дуги:

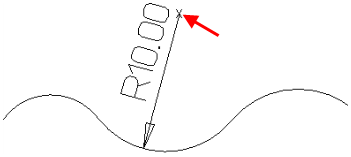

- Переместите курсор и щёлкните мышью, чтобы задать положение примечания и добавить размер:
