Панель инструментов Размер

Эта панель инструментов используется для редактирования атрибутов размеров.

Если вы редактируете атрибут завершенного размера в режиме создания или в режиме выбора, то только атрибут этого размера меняется.

Если вы редактируете атрибут во время создания размера, атрибут становится зафиксированным и используется для создания всех будущих размеров в текущей сессии создания.

Атрибуты размера, изменяемые с помощью панели инструментов Размер, отменяют любые будущие изменения, сделанные с помощью диалога Параметры. Если вы редактируете любой атрибут на панели инструментов Размер, он остается зафиксированным для размера. То есть, если вы сейчас меняете этот элемент в диалоге Параметры, он не меняет этот элемент для редактируемых размеров.

Каждый элемент на панели инструментов рассмотрен ниже:

— шрифт, который используется в тексте.

Высота - редактирует высоту текста.

- нажмите эту кнопку, чтобы сделать текст курсивным. Чтобы активировать и деактивировать эту опцию, используйте сочетание клавиш Ctrl+I.

- отключите эту кнопку, чтобы удалить первую выносную линию из размера:

- отключите эту кнопку, чтобы удалить вторую выносную линию из размера:

— обрезает размерную линию до примечания размера. Это может использоваться, когда конец выноски очевиден, например, в размерах от базы и в размерах цепочкой. Обрезка выносок возможна только для линейных размеров.

Обрезать размерную до текста - если опция отключена, размерная линия не обрезается. Обрезать размерную до текста - опция активна. Размерная линия обрезается до примечания.

— вставляет текст в выносную линию:

— меняет весь текст так, что он располагается горизонтально к рабочей плоскости.

Предположим, что размеры наклонены, как показано ниже:

Когда текст меняется на горизонтальный, размеры выглядят так:

- используйте эту кнопку, чтобы отобразить истинные значения линейных размеров. Погасите эту опцию, чтобы отображать размер проекции.

Размер проекции	Истинный размер

Линейный размер измеряет длину линии или расстояние между двумя точками.

— нажмите эту кнопку, чтобы отобразить символ диаметра перед значением размера. Если размером является радиус дуги, то значение меняется на диаметр.

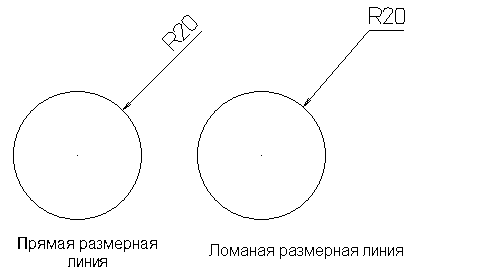

- используйте эту кнопку для переключения между прямыми и ломаными размерными линиями в радиальных и ординатных размерах:

- выберите опцию в списке, чтобы задать количество десятичных знаков или дробный делитель в дробной части значения размера.

Масштаб - масштабирует значение размера. В модели вы можете создать объекты, используя разный масштаб. Чтобы создать размеры истинных значений, можно ввести значение масштаба в поле Масштаб.

Размер следующей линии имеет значение 60 и масштаб 1:

Если изменить Масштаб на 3, значение размера изменится на 20:

Когда вы меняете масштабный коэффициент, появляется предупреждение.

— сбрасывает атрибуты на настройки, заданные на странице Размеры диалога Параметры.

— продолжает создание размеров от базы, цепочек или ординатных размеров.

Вы можете продолжить создание размеров от базы, цепочек или ординатных размеров без необходимости заново вводить привязку или положение текста.

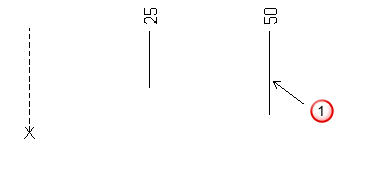

1. Выберите размер .

   Если вы продолжаете набор размеров от базы или размеров цепочкой, выберите последний:



2. Выберите кнопку Продолжить размер от базы .

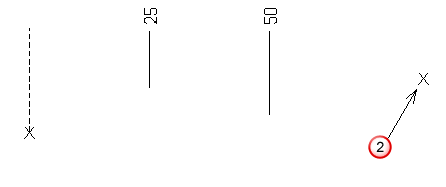

3. Щелкните точки на экране, чтобы продолжить создание новых размеров .

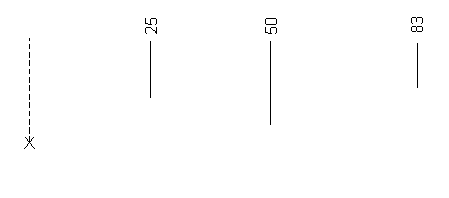

   Добавляется новый размер:

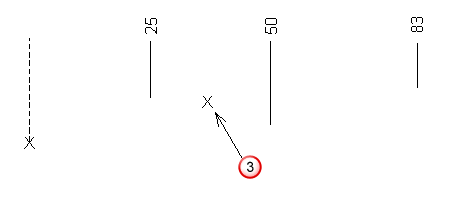

   При работе с ординатными размерами можно также ввести точки между размерами :

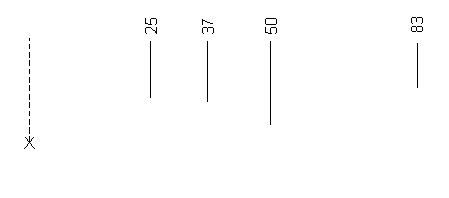

   Новый размер добавляется между существующими размерами:



- открывает вкладку Примечание диалога Размер.

- открывает вкладку Допуск диалога Размер.

- открывает вкладку Стиль диалога Размер.

- открывает вкладку Стрелка диалога Размер.
