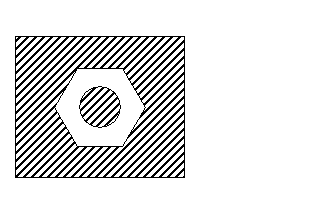

Если внешняя область содержит небольшие "островки", можно заштриховать внешнюю область, оставив островки не заштрихованными. Пример такого островка приведён справа:
Чтобы заштриховать внешнюю область:
- Откройте вкладку Примечание > панель Штриховка > Образец.
- Выберите образец штриховки в меню кнопки разделения.
- Выберите объект внешней границы:
Откроется панель инструментов Создать штриховку:
- Используйте эту панель управления для выбора внешней границы штриховки. Эта панель используется по аналогии с панелью инструментов Контур.
- Нажмите кнопку Сохранить

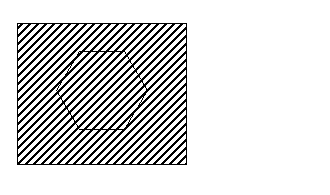

. Выбранный шаблон штриховки добавляется в заданную область:
- Нажмите клавишу SHIFT и щёлкните мышью по объекту во внутренней границе, чтобы открыть панель инструментов Создать штриховку:
- Используйте панель инструментов Создать штриховку для выбора объектов внутренней области.

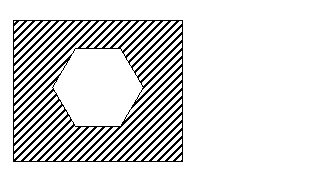

- Нажмите кнопку Сохранить . Шаблон штриховки удаляется из внутренней области:
Чтобы переключиться на штриховку внутренней области:
- Нажмите клавишу SHIFT и щёлкните мышью по внешней границе. Откроется панель инструментов Создать штриховку.

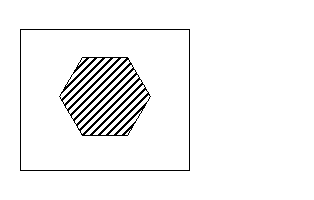

- Нажмите кнопку Сохранить . Шаблон штриховки переключается:
Чтобы заштриховать внутренний островок:
- Нажмите клавишу SHIFT и щёлкните мышью по одному из объектов внутреннего островка. Откроется панель инструментов Создать штриховку.
- Используйте панель инструментов Создать штриховку для создания границы штриховки малого островка.
- Нажмите кнопку Сохранить , чтобы создать штриховку:
Обе области являются частью одной штриховки, поэтому при редактировании одной области, меняется и другая.
Прим.: Если выбран контур, панель инструментов Создать штриховку не открывается, так как штриховка создаётся автоматически.
