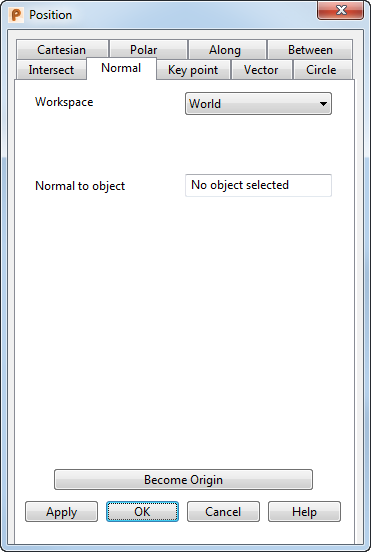

Используйте вкладку 90 градусов диалога Точка для ввода точки, перпендикулярной объекту, от начала координат рабочего пространства, указанного в диалоге.
Пространство - выберите рабочее пространство из доступных опций. Доступные опции:
- Относительное - положение определяется относительно другого положения, которое становится началом координат пространства. Положения выравниваются относительно активной ЛСК или глобальной СК, если нет активной ЛСК.
Режим относительного пространства не всегда доступен, поскольку подходящая относительная координата может отсутствовать. В таком случае выберите удобную точку (например, пересечение двух линий) и сделайте ее началом относительного пространств с помощью опции Сделать относительным центром.
- Локальная СК - положение определяется относительно активной ЛСК, если такая существует.
- Глобальная - положение определяется относительно глобальной СК.Прим.: В случае наличия заблокированных объектов блокировка отменяется при выборе другого рабочего пространства.
Перпендикулярно к объекту - Щёлкните по объекту, перпендикулярно которому будет располагаться точка. Имя объекта отображается в поле, а курсор перемещается к положению, перпендикулярному объекту.
Если точки лежат вне объектов, PowerShape выполняет следующее:
- Линии рассматриваются как бесконечные
- Дуги рассматриваются как полные окружности.
Сделать относительным центром - нажмите эту кнопку, чтобы сделать заданную в диалоге точку началом координат. Любые относительные координаты измеряются от этого центра.
Применить - вводит положение. Если текущая операция допускает несколько точек, диалог остается открытым и готовым к вводу других точек. В противном случае диалог закрывается.
OK - вводит точку и закрывает диалог.
Отмена - прерывает ввод точки.
