Порядок электродов в модели может устанавливаться и меняться таким образом, чтобы экспорт или создание таблиц отчёта производились в требуемом порядке.
- Щёлкните правой кнопкой мыши по электроду и выберите в контекстном меню опцию Очерёдность.

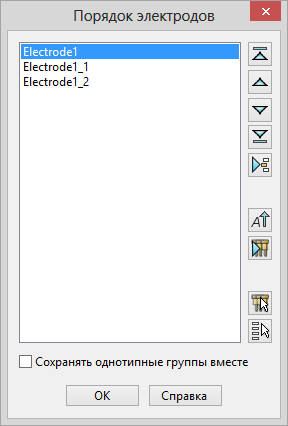

- Диалог Порядок электродов отображает все электроды модели.
- Подсвеченное имя обозначает выбранный электрод. Выбор другого имени из списка выбирает соответствующий электрод модели. Чтобы выбрать несколько электродов в списке, воспользуйтесь следующими комбинациями: клавиша CTRL + щелчок мыши или клавиша SHIFT + щелчок мыши.
- Используйте следующие опции для управления списком электродов:
Переместить вверх - перемещает выбранные электроды в верхнюю часть списка.
Переместить на один шаг вверх - перемещает выбранные электроды на одну позицию вверх по списку. Если выбрана опция Сохранять однотипные группы вместе, выбранные электроды перемещаются вверх по списку, но не разбивают другую группу электродов.
Переместить на один шаг вниз - перемещает выбранные электроды на одну позицию вниз по списку. Если выбрана опция Сохранять однотипные группы вместе, выбранные электроды перемещаются вниз по списку, но не разбивают другую группу электродов.
Переместить вниз - перемещает выбранные электроды в нижнюю часть списка.
Вставить в - нажмите эту кнопку и выберите позицию, которую должны занять выбранные электроды. Объект, занимавший это место ранее, смещается на одну позицию вниз.
Сортировка по алфавиту - нажмите эту кнопку, чтобы расположить электроды в алфавитном порядке. В противном случае электроды располагаются в порядке возрастания номеров.
Если выбрана опция Сохранять однотипные группы вместе, группы электродов сортируются в алфавитном порядке.
Если в списке электродов есть выбранные, только выбранные объекты сортируются в алфавитном порядке.
Группа однотипных - размещает копии электродов сразу после первого электрода группы. Если в списке есть выбранные электроды, то сортируются только группы однотипных электродов, которым принадлежат выбранные электроды.
Выбрать однотипные - выбирает все электроды в списке, образующие группы однотипных электродов из текущих выбранных. Если выбрана опция Сохранять однотипные группы вместе, данная кнопка не доступна.
Очистить выбор - исключает все объекты из выборки.
Сохранять однотипные группы вместе - выберите эту опцию, чтобы сохранить группы однотипных электродов вместе, используя опции диалога.
Если опция активна, всякий раз при выборе одного электрода из списка выбирается вся группа, с которой он связан.
Если выбрана данная опция и выполняется перемещение группы однотипных электродов, все электроды группы перемещаются как единое целое.
Прим.: Группа однотипных электродов состоит из электрода-оригинала и его копий. Например, Электрод3, Электрод3 копия1 и Электрод3 копия2.
Измененная последовательность влияет:
- на порядок электродов в следующей таблице отчётов
- на порядок электродов, экспортируемых в AGIE, Charmilles, JDMA или другие пользовательские скрипты.
- на результат ввода в командное окно строки print electrode.list.
