Придание толщины телу

Толщину можно добавить к незамкнутому плоскому телу для создания замкнутого тела .

Противоположная грань замкнутого тела создаётся смещением незамкнутой грани.

Чтобы придать телу толщину:

1. Выберите незамкнутое тело.
2. Откройте вкладку Тело > панель Элемент > Придать толщину, чтобы открыть диалог Придать толщину:



3. Используйте этот диалог для управления утолщением тела:

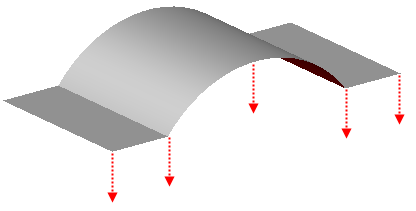

   • Толщина тела - измеряется от внутренней стороны тела вдоль отрицательной оси нормали поверхности:



     Задайте значение толщины.

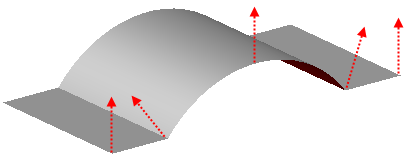

   • Развернуть - толщина измеряется от внешней стороны тела:

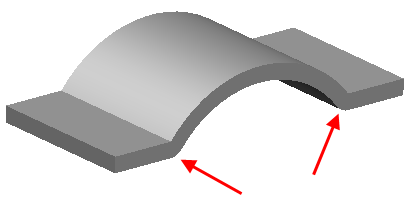

   • Скруглить углы - скругляет углы новой грани утолщеннного тела:



4. Нажмите ОК, чтобы придать толщину телу и закрыть диалог.

   Значок Элемент-придать толщину появляется в дереве элементов тела.
