Редактирование связей с помощью контекстного меню "Связи"

Используйте контекстное меню Связи для редактирования или удаления связей.

Чтобы открыть контекстное меню Связь, щелкните правой кнопкой мыши одному из объектов в дереве сборки:

• Ветка Основные связи
• Ветка Подчиненные связи
• Связь (например, Совпадающая, Перпендикуляр)

В зависимости от выбранного объекта в контекстном меню Связь открывается комбинация следующих опций:

• Создать - открывает диалог Создать связь.
• Удалить - удаляет связь.
• Информация о выбранных объектах - открывает диалог Информация о выбранных объектах, содержащий детальную информацию об объектах и связях.
• Правка - открывает панель инструментов Связей. Ее можно использовать для редактирования основных и подчиненных связей.
• Выключенные - удаляет связь между двумя компонентами.

  Значок появляется рядом с основным компонентом и соответствующей подчиненной связью и означает, что она подавлена:

  Чтобы снова добавить связь, щелкните правой кнопкой мыши по связи в дереве сборки и выберите опцию Скрытые.

• Разнести - опция позволяет добавить или удалить текущую связь после операции разнесения.

  Вы можете разнести сборки, чтобы детально рассмотреть компоненты. Например:

  1. Выберите связь в дереве сборок.
  2. Щелкните правой кнопкой мыши по связи и в контекстном меню выберите опцию Разнести.
  3. Откройте вкладку Сборка > панель Изменить > Разнести на расстояние, чтобы открыть панель инструментов Разнести.
  4. Нажмите кнопку на панели инструментов "Разнести", чтобы запустить операцию разбивки сборки. Подчиненный компонент выбранной связи включается в операцию разнесения:
• Обратить разнесение - переключает направление, в котором производилось разнесение компонентов.
  Прим.: Эта опция доступна, только если выбрана опция Разнести.
  1. Выберите связь в дереве сборок.
  2. Щелкните правой кнопкой мыши по связи и в контекстном меню выберите команду Обратить разнесение.
  3. Откройте вкладку Сборка > панель Изменить > Разнести на расстояние, чтобы открыть панель инструментов Разнести .
  4. Нажмите кнопку на панели Разнести, чтобы запустить операцию разбивки сборки.

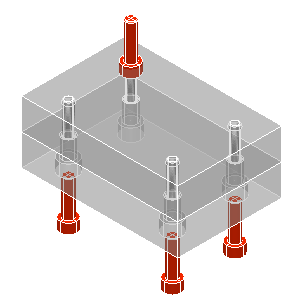

     Подчиненный компонент выбранной связи разносится в противоположном направлении относительно других компонентов:
