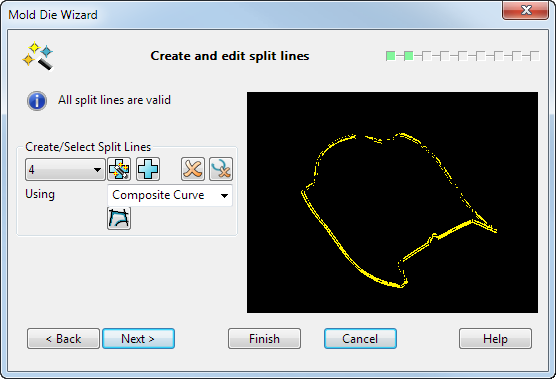

Страница Создать и редактировать линии разъёма позволяет генерировать линии разъема.
- данная информационная строка отображает текущий статус линий разъёма. Вы можете увидеть четыре сообщения:
- Все линии разъема верны
- Линия разъема не создана
- Представлены неверные линии разъема
- Создать/Выбрать линии разъёма
— данное поле отображает дополнительную информацию относительно корректности линии разъёма.
- Если линия разъёма не верна, рядом с её номером появляется надпись (не верна).
- Если добавляется новая выборка, которую ещё нужно задать, рядом с номером линии разъёма появляется надпись (новая).
— попытка добавить линии разъёма автоматически. Если вход в мастер производился без выбранных линий разъёма, мастер автоматически создаст их при нажатии кнопки Далее > на первой странице.
— добавить выбранную линию/поверхность разъёма. Опция добавляет выборку, содержащуюся в текущем списке Создать/Выбрать линии разъёма.
— удалить выбранную линию/поверхность разъёма. Опция удаляет выборку линий разъёма, содержащуюся в текущем списке Создать/Выбрать линии разъёма. Если необходимо, другие выборки поверхностей и линий разъёма будут перенумерованы.
— удалить все неверные линии разъема. Если кривая не является замкнутой, нажатие на эту кнопку удаляет все незамкнутые кривые и пустые выборки.
Используя - выберите метод создания линии разъёма, предлагаемый в выпадающем списке.
- Контур - создайте линию разъёма с помощью контура. Можно создать его вручную, нажав кнопку
.
- Поверхности - создайте линию разъёма с помощью поверхностей.
Опции Отбор и Изменить линию разъёма становятся доступны, если из списка Используя выбрать опцию Поверхности.
Отбор - выберите опцию Отверстие или Отдельную грань из выпадающего списка.
- Отверстие - автоматически выбирает вогнутые области. Можно автоматически выбрать отверстия в боковых стенках, если сначала выбрать Поверхности, затем Отверстие и нажать кнопку .
- Отдельная грань - выбирает отдельные грани тела.
Изменить линию разъёма - опции Поднутрение и
объединены в этом разделе диалога. Они видимы только при выборе опции Поверхности из выпадающего списка Используя раздела Создать/Выбрать линии разъёма.
- Поднутрение - данная опция позволяет определить, что отверстие является поднутрением, а также управляет симуляцией разъёма в Шаге 9 Мастера формообразующих.
- Выберите опцию Поднутрение, чтобы переместить поверхность наружу при симуляции движения ползуна.
- Погасите опцию Поднутрение, чтобы оставить поверхность в прежнем положении при симуляции движения ползуна.
— используйте эту кнопку для переключения торца выбранного отверстия.
Далее > - открывает страницу Создать и редактировать ограниченные поверхности Мастера формообразующих.
Готово - если выбирается эта опция и на предыдущей странице была выбрана команда Разделить только изделие, деталь не разделяется, а Мастер формообразующих закрывается. Разделение произойдёт только после выбора усадки изделия.
