Прим.: Доступность данного функционала зависит от типа лицензирования.

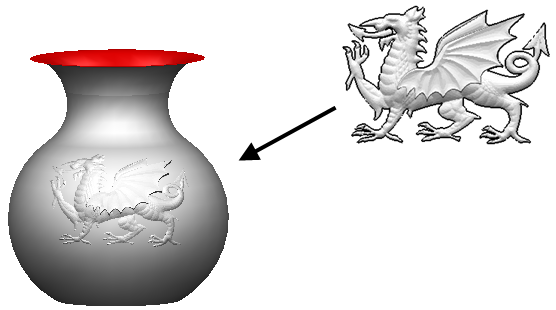

С помощью Мастера наложения можно наносить на поверхности и тела триангулированную сетку.
Метод наложения тот же, что и при использовании вкладки Поверхность > панель Создать > Наложить. Разница состоит в том, что наложение создаётся, как элемент тела, отображённый в дереве элементов. Это позволяет редактировать полученный элемент наложения.
Элементы наложения
- всегда располагаются вверху дерева элементов
- сохраняются при смещении тела
Для наложения объектов:
- Используйте инструмент Создание сеток в программе ArtCAM для создания файла dmt рельефа, который нужно наложить на объекты.
ArtCAM - это программный продукт, дающий возможность легко создавать впечатляющие, высококачественные 3D-продукты, начиная с растрового 2D-изображения или векторного эскиза.
- Создайте поверхности или тела в PowerShape, на которых будет выполнено наложение.
- Если требуется, отредактируйте накладываемое изображение, чтобы оно лучше размещалось на поверхностях или телах.
- Откройте вкладку Тело > панель Элемент > Наложить.
Запускается Мастер наложения, и открывается страница Выбор объектов наложения.
Прим.: Объекты наложения могут быть символами либо каркасными объектами.
Для редактирования элемента наложения:
- Дважды щёлкните по значку Элемент наложения
в дереве элементов. Это запустит Мастер наложения.
- Используйте Мастер наложения для редактирования элемента наложения.
