Пример морфинга треугольников, произведённого с помощью контура и точки

Далее приведен пример морфинга областей треугольников с помощью контура и точки:

Прим.: Чтобы получить эффект морфинга, должны быть использованы подходящие для трансформации треугольники. Плоскость на рисунке была улучшена для увеличения числа треугольников.

1. Выберите сетку.



2. Откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Морфинг кривыми, чтобы открыть диалог Морфинг треугольников с помощью кривых.
3. Нажмите кнопку Центра тяжести , чтобы подсветить центр тяжести.

   Центр тяжести выделяется синим цветом .

4. Используйте клавишу CTRL + щелчок мыши, чтобы выбрать:
   • точку ;
   • внешний контур .



5. Выберите опцию Линейно в выпадающем списке Сопряжение.
6. Выберите опцию Переместить в списке Трансформировать снаружи.
7. Введите значение Z, равное 10.
8. Нажмите Просмотр, чтобы получить изображение модели.

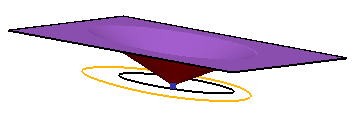

   Вы увидите, что:

   • Внутренняя область (точка) остается на прежнем месте.
   • Внешняя область поднялась на 10.
   • Область сопряжения создается методом линейного сопряжения.
