Выполните морфинг областей модели, используя для их задания многоугольники. Использование многоугольников позволяет вам изменять форму максимум трех областей.
- в пределах внутренней кривой
- за пределами внешней кривой
- между двумя кривыми
Чтобы использовать области многоугольников:
- Создайте внутренний и внешний многоугольники.

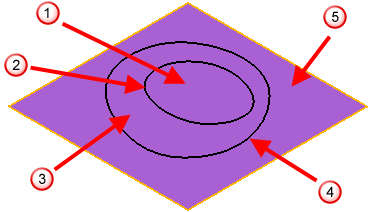

Используйте следующий пример для определения областей и кривых на сетке:
Внутренняя область трансформации
Внутренняя кривая
Область сопряжения
Внешняя кривая
Внешняя область трансформации
Используя этот метод, можно переместить отдельную точку и создать сопряжение с остальной частью модели. Это эффективно противодействует провисанию центра детали после обработки.
В примере центр тяжести используется для компенсации провисания, возникающего в центре тарелки после ее изготовления. В этом случае центр тарелки смещается на 2.0 и плавно сопрягается с внешней кривой вокруг кромки тарелки.
- Выберите сетку и откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Морфинг кривыми.
- Выполните морфинг областей с помощью диалога Морфинг треугольников с помощью кривых.
