Создание скругления ребра

Если существует грань активного тела со стенками, можно заменить грань скруглением ребра.

Новое скругление касательно стенкам и его основание сопрягается в том месте, где раньше была грань.

Чтобы создать скругление ребра:

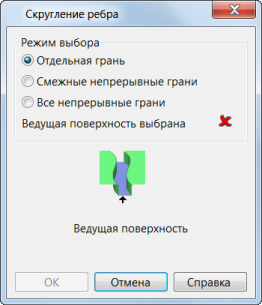

1. Откройте вкладку Тело > панель Элемент > Скругление ребра, чтобы открыть диалог Скругление ребра:



2. Задайте Режим выбора:

   Отдельная грань - выбирает только грань, выбранную щелчком мыши.

   Смежные непрерывные грани - выбирает грань щелчком мыши и все грани, смежные и касательно-непрерывные к выбранной.

   Все непрерывные грани - выбирает грань щелчком мыши и все грани, образующие плоскую непрерывную поверхность с выбранной гранью.

Совет: Удерживайте клавишу Ctrl и щёлкните по граням, чтобы добавить и удалить их из текущей выборки.
3. Выберите грань тела в качестве ведущей поверхности. Скругление создаётся вдоль поверхности.

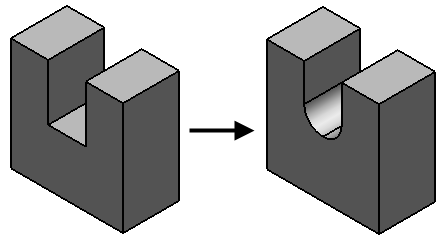

4. Нажмите Применить, чтобы закрыть диалог и создать скругление ребра тела:



   Значок Элемента скругление ребра появляется в дереве элементов тела.
