Вы можете задать положение некоторых типов элементов относительно активного тела, используя диалог Привязка элемента. Можно создать привязку для следующих элементов тел:
- Вырез
- Бобышка
- Булев элемент
- Булева бобышка
- Отверстие
- Карман/Выступ
- Выберите
в соответствующем диалоге элемента тела, чтобы открыть диалог Привязка элемента:

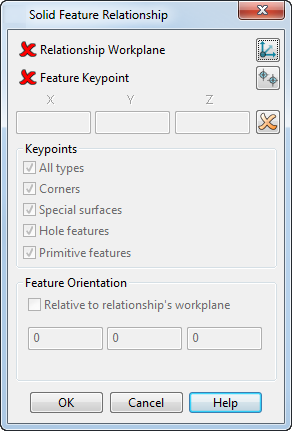

- Используйте следующие опции диалога для задания положений относительно тела:
— положение ЛСК привязки.
— задайте точку на элементе.
— введите значения X, Y и Z для задания расстояния между двумя ключевыми точками.
удалите привязку
Текущий статус привязки обозначается одним из следующих способов:
- привязка не задана или
- задана корректная привязка.
- Нажав кнопку ЛСК привязки , используйте следующие опции для задания ключевой точки на теле:
- Все типы - выберите эту опцию, чтобы показать все ключевые точки. Погасите эту опцию, чтобы использовать другие опции ключевых точек. Выбор другой опции ключевых точек отменяет опцию Все типы.
- Углы - выберите эту опцию, чтобы отобразить на теле угловые точки.
- Специальные поверхности - выберите эту опцию, чтобы отобразить ключевые точки на специальных поверхностях (плоскость, цилиндр, конус, тор и сфера).
- Отверстия - выберите эту опцию, чтобы отобразить ключевые точки элементов отверстий.
- Примитивные элементы - выберите эту опцию, чтобы отобразить ключевые точки элементов примитивов.
- Относительно взаимосвязанной рабочей ЛСК - выберите эту опцию, чтобы выровнять элемент таким образом, чтобы его оси были параллельны ЛСК привязки. Если опция погашена, ориентация элемента не задаётся привязкой к ЛСК.
- Поля X, Y, Z - введите значения углов X, Y и Z, на которые элемент поворачивается вокруг осей. Эти значения применяются в том порядке, в котором вводятся. Порядок применения углов поворота показан внизу диалога при введении значений в поля.
- Нажмите кнопку OK, чтобы принять изменения и закрыть диалог.
