Используйте диалог Сгладить нормали, чтобы задать степень сглаживания для улучшения внешнего вида триангулированной сетки выбранных импортированных файлов триангулированных данных.
Сгладить минимальный угол внутренней грани, чтобы управлять внешним видом сетки, введите новое значение или используйте слайдер для уменьшения или увеличения гладкости граней.
На примерах показана разница во внешнем виде граней:

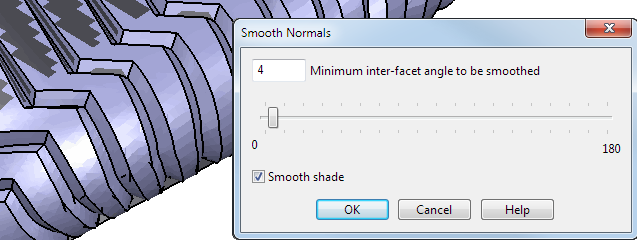

- Импортируемый файл .dmt без сглаживания:

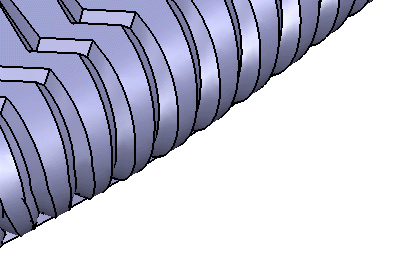

- Импортируемый файл .dmt со сглаживанием.
Вид модели улучшается за счет сокращения граней при сохранении намеренно острых кромок:
На примерах показаны результаты использования экстремальных значений.
- Если угол внутренней грани слишком мал, многие грани не сглаживаются:

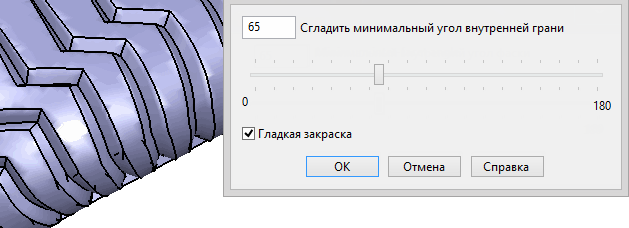

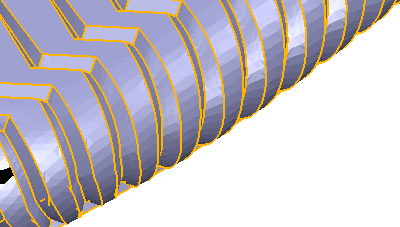

- Если угол внутренней грани слишком большой, многие острые кромки сглаживаются:
Гладкая закраска - данная опция позволяет включить или выключить гладкое закрашивание сетки. Эту опцию также можно включить или выключить, щелкнув правой кнопки мыши по модели и выбрав в контекстном меню Сетка опцию Плавное окрашивание.
OK - сохраняет изменения и закрывает диалог.
