Опция Разделение матрицы/пуансона позволяет увидеть верхнюю (Видимую) или нижнюю (Скрытую) поверхности модели, где верх задаётся осями координат активной ЛСК или Глобальной СК, если нет активной локальной СК.
При импорте модели (то есть посредством IGES), из которой будет проектироваться пресс-форма, необходимо разделить поверхности на те, которые образуют внешнюю грань компонента (матрица пресс-формы) и те, которые образуют внутреннюю грань компонента (пуансон пресс-формы). Некоторые модели (особенно IGES) содержат тысячи поверхностей, часть которых находится в непосредственной близости друг к другу, но описывает разные детали пресс-формы. Разделение их вручную было бы сложным и утомительным, а данная опция производит разделение быстро и легко.
Чтобы разделить матрицу и пуансон:

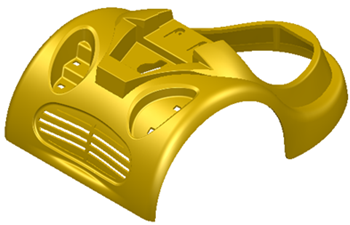

- Откройте модель поверхности. Например:
- Введите локальную СК, если разделение осуществляется не по оси Z глобальной СК.
- Откройте вкладку Мастер > панель Разделение деталей > Разделить поверхности и выберите:
- Разделить видимые, чтобы найти и выбрать все видимые поверхности модели.
- Разделить скрытые, чтобы найти и выбрать все скрытые поверхности модели.

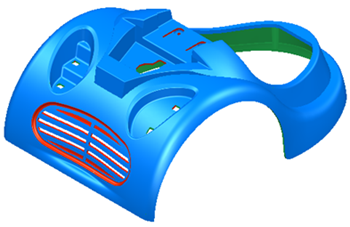

В данном примере выбраны видимые поверхности:
Сейчас можно переместить выбранные поверхности на новый слой.
Когда мастер был запущен и назначены слои для верхней и нижней деталей, получаются детали, входящие в одну из категорий:
- поверхности параллельные точке наблюдения
- неопределённые поверхности (могут быть и верхними, и нижними)
- поверхности полностью скрытые внутри модели
Кроме того, вы можете выполнить разделение тел на матрицу и пуансон:
- тела разделяются горизонтальными объектами при просмотре сверху вниз по оси Z активной ЛСК
- детали автоматически распределяются по группам матрицы и пуансона
- вы можете перемещать грани между разными группами
- для задания ползунов можно использовать любое количество направлений разъема
- линию разъема можно редактировать путем эскизирования новой кривой и разбивки требуемых граней. Новые грани можно поместить в соответствующую группу разъема.
