Мастер формообразующих - страница Задайте высоты блока

Используйте страницу Задайте высоты блока, чтобы задать высоту двух половин блока формообразующей. Размеры блока могут быть заданы абсолютными или относительными значениями.

1. Задайте размеры блока с помощью абсолютных или относительных значений:

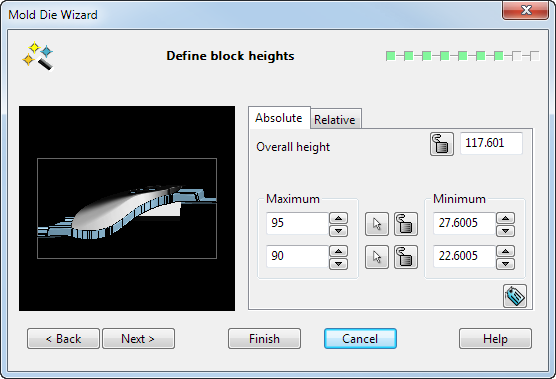

   • Вкладка Абсолютные позволяет задать высоту блока формообразующей с помощью абсолютных значений:



     Общая высота - задайте общую высоту блока.

     Максимум

     Верхнее значение представляет максимальную высоту матрицы, а нижнее - максимальную высоту пуансона. Общая высота изменится, если изменить максимальные значения.

     Можно использовать кнопку , чтобы применить мышь для определения высоты блока. Мышь используется для привязки к другим объектам или ключевым точкам. Этот метод можно использовать для определения высоты матрицы или пуансона (или обоих). Если попытаться использовать данный метод для определения фиксированной высоты, высота разблокируется.

     Можно использовать кнопки и , чтобы заблокировать/разблокировать подходящее значение. В любое время одна из следующих высот может быть заблокирована.

     Минимум

     Минимальная толщина обоих вкладышей вычисляется автоматически. Эти значения отображаются в мастере. Однако высоту блока можно также задать с помощью этой опции. Верхнее значение представляет минимальную высоту матрицы, а нижнее - минимальную высоту пуансона.

     Кроме того, можно изменить общую высоту.

     Если изменить общую высоту, две максимальные высоты меняются пропорционально. Если Общая высота заблокирована, и настраивается высота матрицы, высота пуансона автоматически изменится, чтобы Общая высота сохранилась постоянной.

     — Показать/скрыть значки размеров.

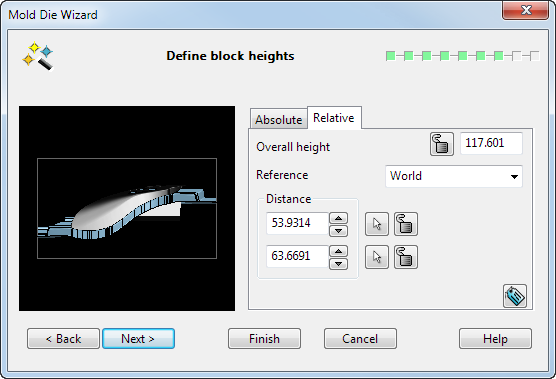

   • Вкладка Относительные позволяет задать высоту блока формообразующей с помощью расстояния от известной справочной точки:



     Справочная - выберите справочную точку из выпадающего списка. Высота блока задаётся с помощью расстояния от известной справочной точки. Если существует Активная ЛСК, она является опцией по умолчанию. В противном случае, используется опция Глобальная ЛСК.

     Расстояние - два данных значения представляют расстояние между выбранной справочной точкой и верхом блока, а также между выбранной справочной точкой и основанием блока.

     Измените эти значения, чтобы отредактировать высоту блока.

     Можно использовать кнопки и , чтобы заблокировать/разблокировать подходящее значение. В любой момент вы можете заблокировать общую высоту, расстояние между справочной точкой и верхом блока или расстояние между справочной точкой и основанием блока.

     Если Общая высота заблокирована, и настраивается верхнее расстояние, нижнее расстояние автоматически изменится, чтобы Общая высота сохранилась постоянной.

2. Нажмите кнопку Далее, чтобы перейти на страницу Задайте типы углов, где можно задать типы углов блока. Если выбрать опцию Готово на данной стадии, ко всем не заданным значениям будут применены настройки по умолчанию. Блок не будет разделён на матрицу и пуансон.
