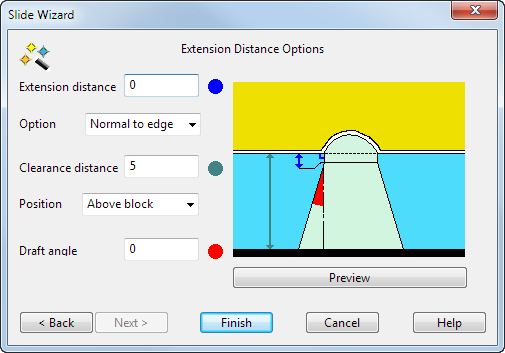

Используйте эту страницу для задания удлинения выталкивателя.
В графическом окне этой страницы мастера отображаются места, для которых вычисляются три данных значения.
- Используйте опции этой страницы, чтобы задать удлинение выталкивателя:
Удлинение - это удлинение выталкивателя от области поднутрения.
Опции - выберите в списке опцию, определяющую способ удлинения выталкивателя:
- Нормаль к ребру - удлинение перпендикулярно кромке зоны прожига.
- Образующие поверхности - удлинение производится по направлению поперечных/продольных линий исходной поверхности зоны прожига.
- Вертикально - удлинение выровнено вертикально по оси Z. Внутренние кривые удлинения выравниваются с осью Z, но само удлинение по-прежнему касательно-непрерывно по отношению к зоне прожига. По этой причине данная опция не подходит для удлинения граней, лежащих в плоскости XY.
Величина зазора - это расстояние от основания пуансона до выбранной опции Положение. Оно измеряется по оси Z.
Положение - существует две опции Над блоком и Над удлинением.
Над блоком - это наивысшая точка тела в плоскости XY.
Над удлинением - это наивысшая точка удлинения грани поднутрения от плоскости XY.
Угол наклона - это угол удлинения выталкивателя, включая ту часть, которая удлиняется от области поднутрения. Измеряется от оси Z.
Просмотр - отображает выталкиватель в окне модели, построенный по значениям диалога. Измените значения, если необходимо, и снова нажмите кнопку Просмотр.
- Нажмите Готово, чтобы создать выталкиватель.
