Чтобы сшить сетку:
- Выберите сетку.

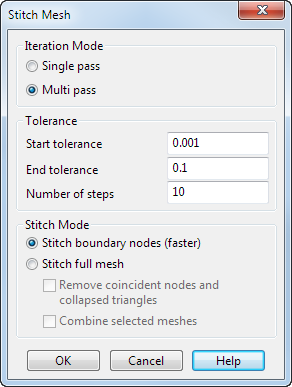

- Выберите вкладку Инструменты для работы с сеткой > панель Исправление > Доктор сетки > Сшить сетку. Откроется диалог Сшить сетку:
- Выберите Режим итераций. Выберите:
- Одиночный проход - сшивка выполняется за один шаг в пределах установленного допуска.
- Мульти проход - сшивка выполняется за определённое Число шагов в логарифмической прогрессии между начальным и конечным допусками.
- Задайте Начальный допуск сшивки.
- Задайте Конечный допуск сшивки.
- Введите значение, задающее Число шагов для режима итераций Мульти проход.
- Выберите Режим сшивки:
- Сшить узлы границы - ограничивает операцию сшивки узлами границы.
- Сшить всю сетку - запускает операцию сшивки на всей сетке. Выберите опцию Удалить совпадающие узлы и разрушенные треугольники или Объединить выбранные сетки, чтобы задать метод сшивки.
- Нажмите кнопку OK.
Первоначально границы, расположенные близко друг к другу (в пределах Начального допуска), сшиваются, создавая новые треугольники для соединения границ. Затем допуск увеличивается, и процесс сшивки повторяется. Эта последовательность действий продолжается до тех пор, пока сетка не будет замкнута или не будет достигнут Конечный допуск.
Прим.: Начальный и Конечный допуски определяют возможность сшивки сетки. Если границы расположены далеко друг от друга и сшить их невозможно, воспользуйтесь вкладкой Управление > панель Исправить > Заполнить отверстие для заполнения отверстий сетки.
