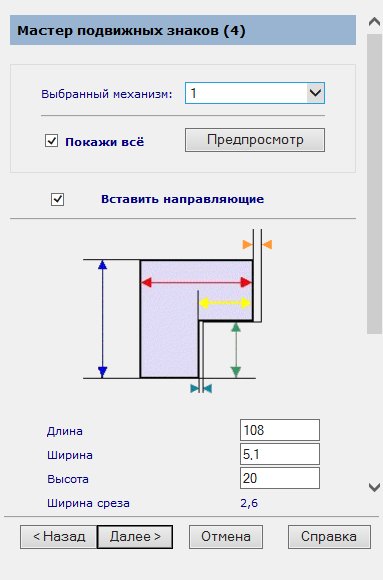

На этой странице задаются размеры направляющей ползуна.

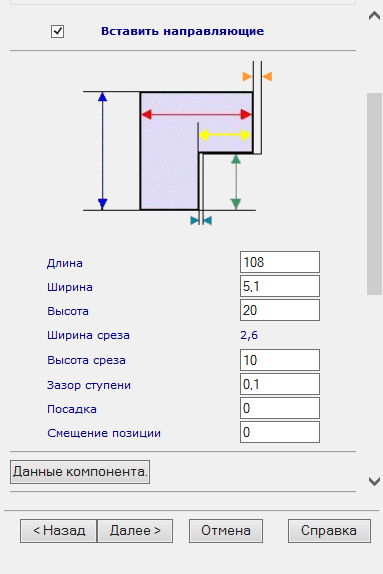

- Введите требуемые размеры. Размеры доступны, если опция Вставить направляющие включена. На изображении появляются заданные размеры.
- Зазор ступени - измените положение буртиков компонента ползуна на данную величину.
- Посадка - зазор между направляющей и телом ползуна.
- Смещение позиции - сместите положение направляющей к буртикам ползуна на данную величину.

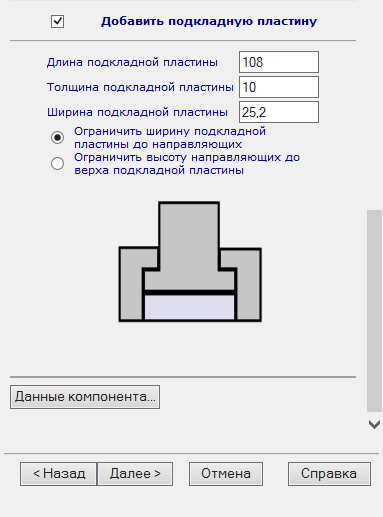

- Введите размеры противоизносной прокладки. Доступность опций зависит от настроек Добавить подкладную пластину и Вставить направляющие.
- Добавить подкладную пластину - если выбрана данная опция, следующие опции появляются внизу страницы браузера.
- Вставить направляющие - если выбрана данная опция, следующие опции появляются внизу страницы браузера.
Можно выбрать два размера противоизносной прокладки:
- Ограничить ширину подкладной пластины до направляющих
- Ограничить высоту направляющих до верха подкладной пластины
- Добавить подкладную пластину - если выбрана данная опция, следующие опции появляются внизу страницы браузера.
Далее > - когда размеры заданы, нажмите кнопку, чтобы открыть пятую страницу мастера.
