При выборе опции Добавить как отдельную деталь несколько геометрических объектов регистрируются как отдельная деталь.

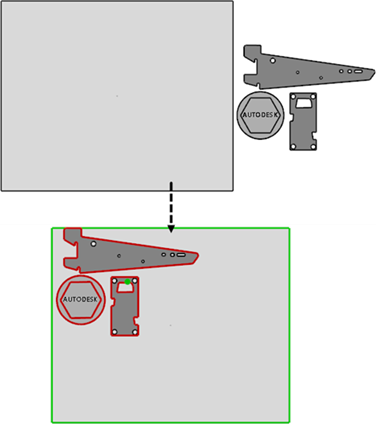

В следующем примере объекты раскраиваются на листе как одна деталь с сохранением взаимного расположения:
При выборе опции Добавить как отдельные детали несколько геометрических объектов регистрируются как несколько отдельных деталей.

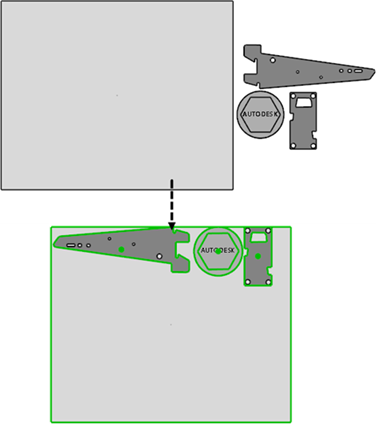

В следующем примере объекты разделяются на базовые компоненты и раскраиваются как 4 разные детали. При раскрое не сохраняется взаимное расположение объектов, но экономнее расходуется материал:
При выборе опции Добавить как группу деталей несколько выбранных геометрических объектов регистрируются как группа деталей, в которой каждая деталь может состоять из нескольких объектов с фиксированными положениями.

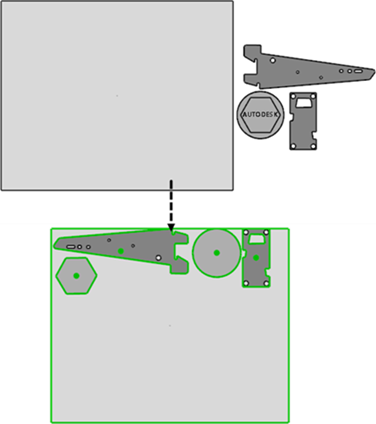

В следующем примере выбранные объекты раскраиваются как 3 разные детали. Исходное расположение объектов не сохраняется, за исключением группированной детали. Взаимное расположение дуги, многоугольника и текстового объекта сохраняются, и они регистрируются как отдельная деталь:
